今回は、NAZCA5 CAD（ナスカファイブ キャド）の「部品登録/呼出」機能についてご紹介いたします。

ご活用いただける機能かと思いますので、ぜひ最後までご覧ください。

さまざまな図面に必要な同一図形はございませんか。
CAD図を描くとき、使いまわす図形を一回一回作図するのは面倒だな…と感じるのではないでしょうか。
例えば、「図枠」がそれにあたるかと思います。
同じものを使用するならそれを登録して呼び出せたらいいのに…そのような声にお応えする機能が「NAZCA5 CAD」にもあります！

それでは、それぞれの機能について説明します。

「部品登録」機能 : 作成した図形（部品）を登録する機能。
「部品呼出」機能 : 部品登録で登録した図形（部品データ）を呼び出す機能。

皆さんも想像できたかと思いますが、文字通りの機能になります！
この機能を使用することで簡単に図形を使いまわすことができ、作業時間の削減が可能です。

では、どのように使用するのかをご紹介いたします。

【部品登録】

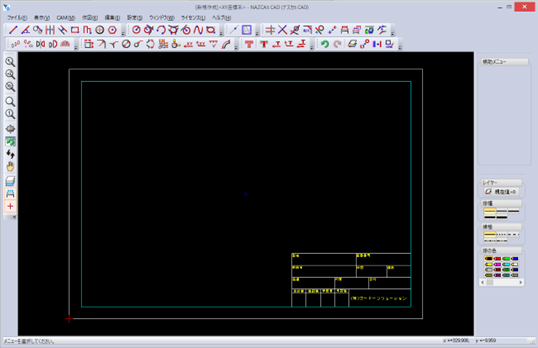

（1）NAZCA5 CADで使いまわす図形を作成します。

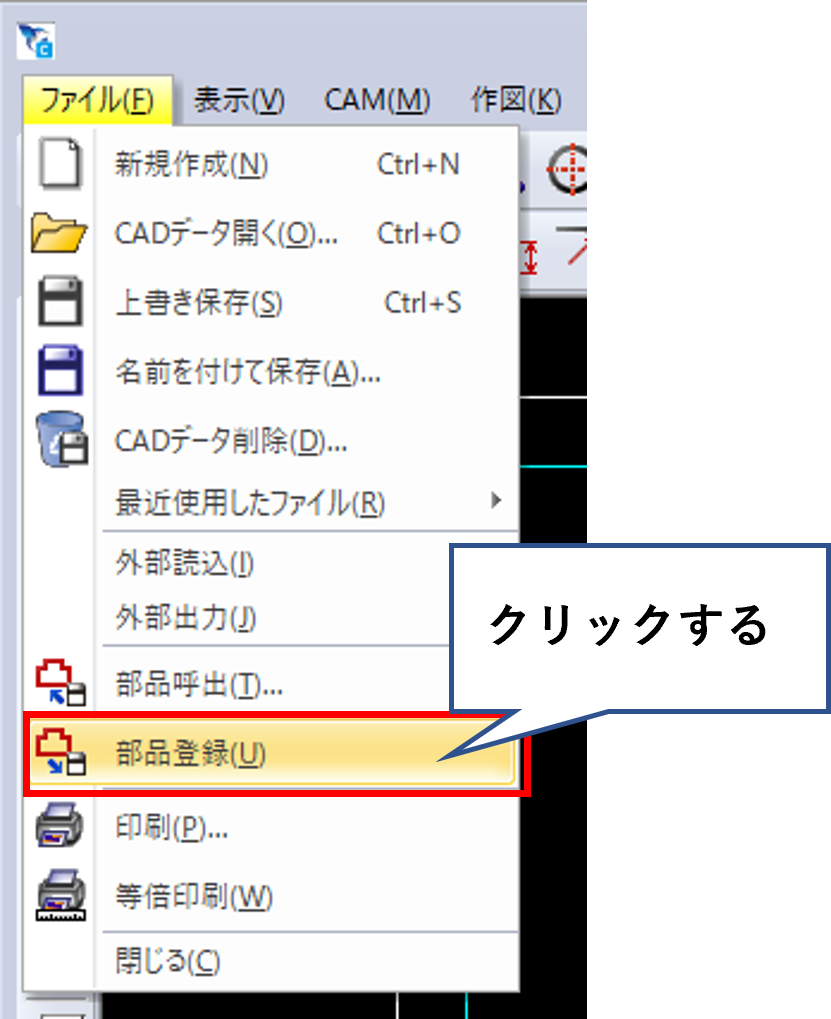

（2）メニューバー[ファイル]＞[部品登録]をクリックします。

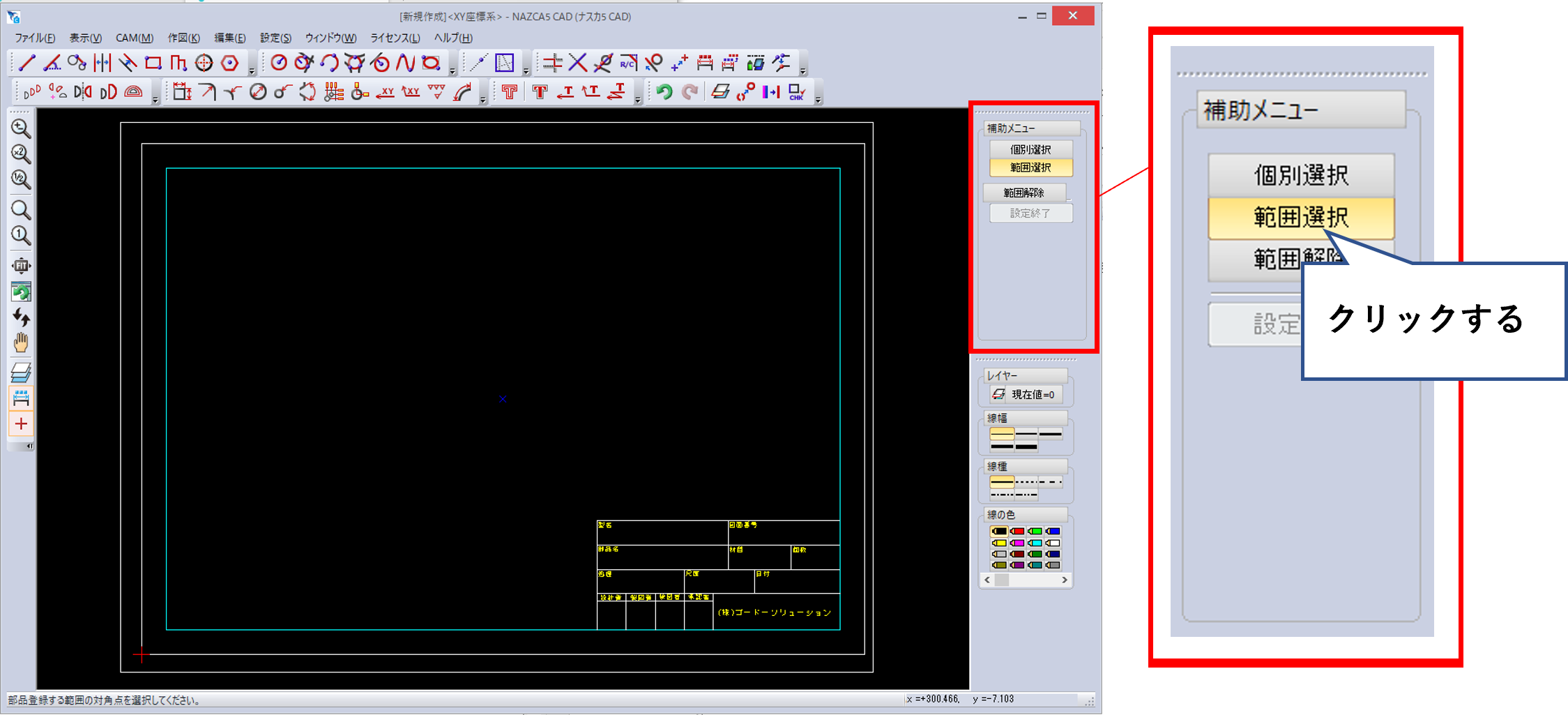

（3）部品登録する範囲を[個別選択]または[範囲選択]で選択します。ここでは[範囲選択]します。

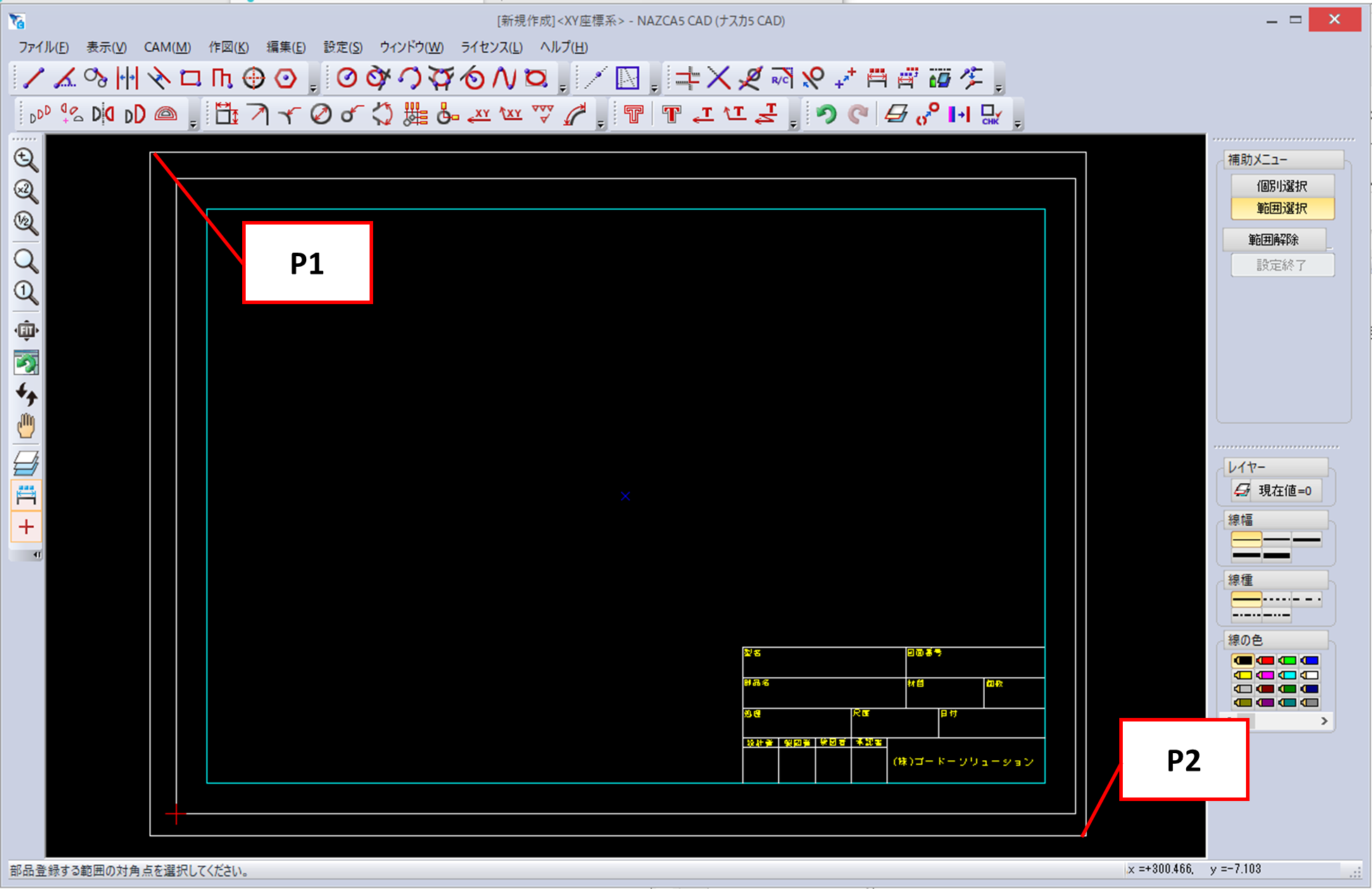

（4）P1～2の順でクリックし、登録したい図形を囲みます。

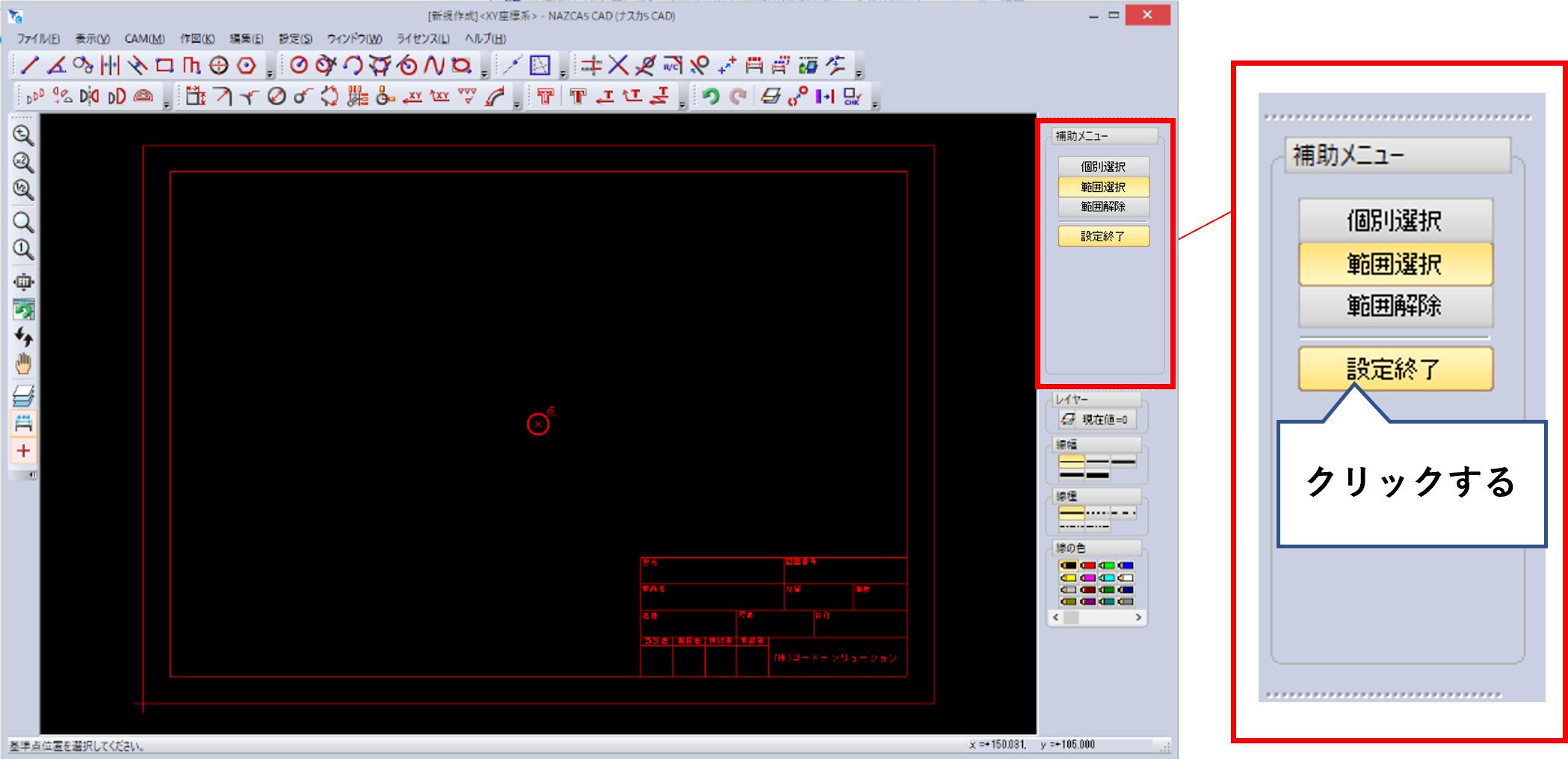

（5）補助メニューの[設定終了]をクリックします。

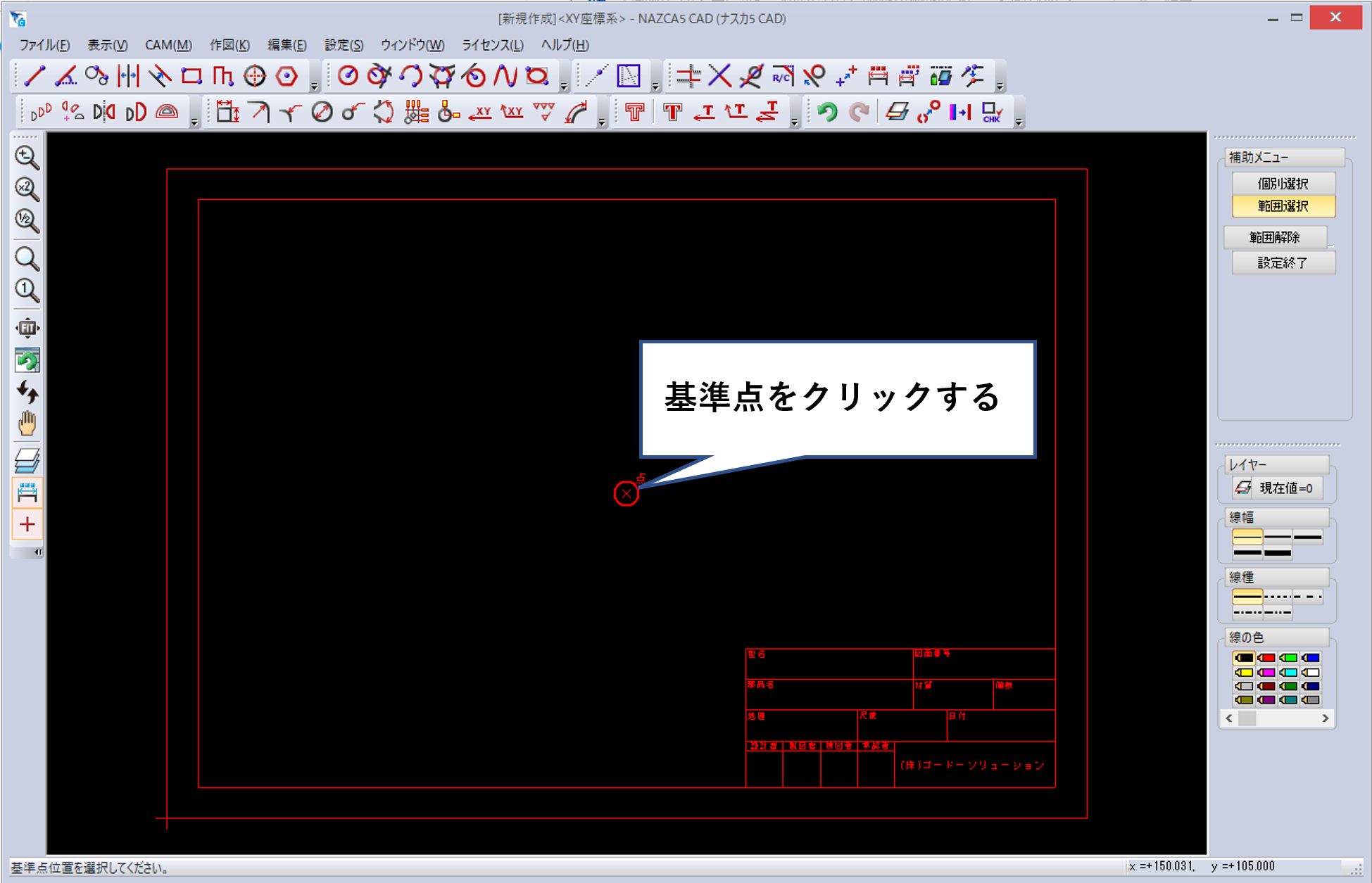

（6）基準となる位置をクリックします。



（7）名前をつけて保存します。


【部品呼出】

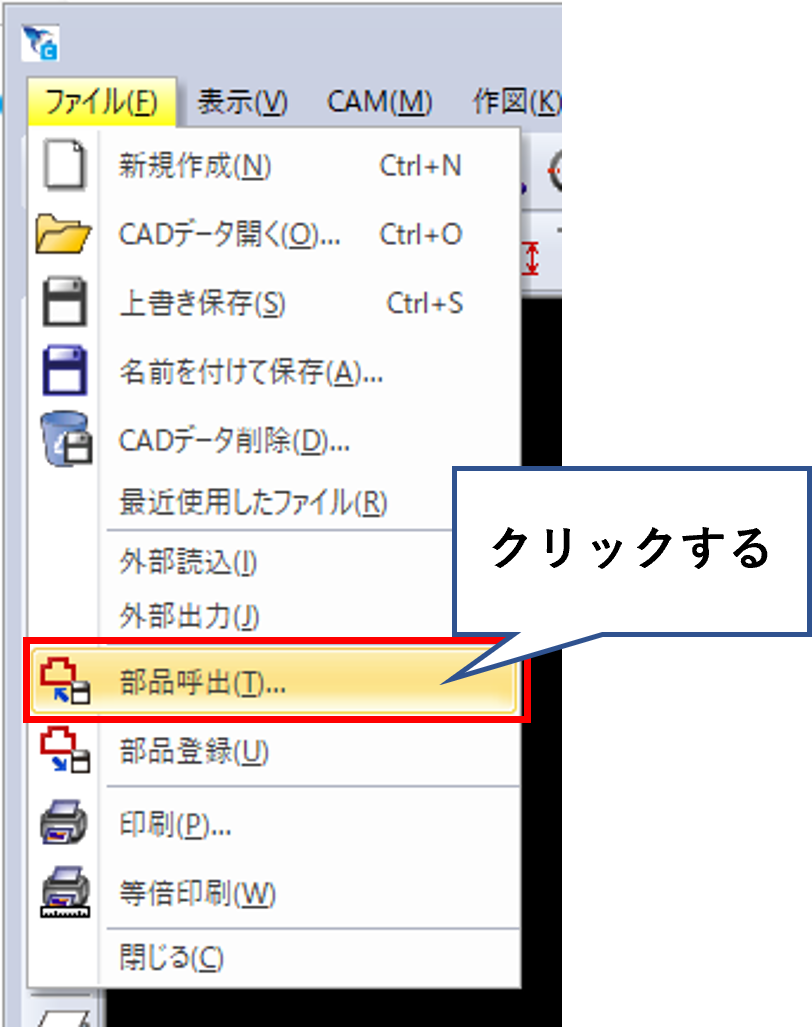

（1）メニューバー[ファイル]＞[部品呼出]をクリックします。



（2）呼び出すデータを選択し、開きます。

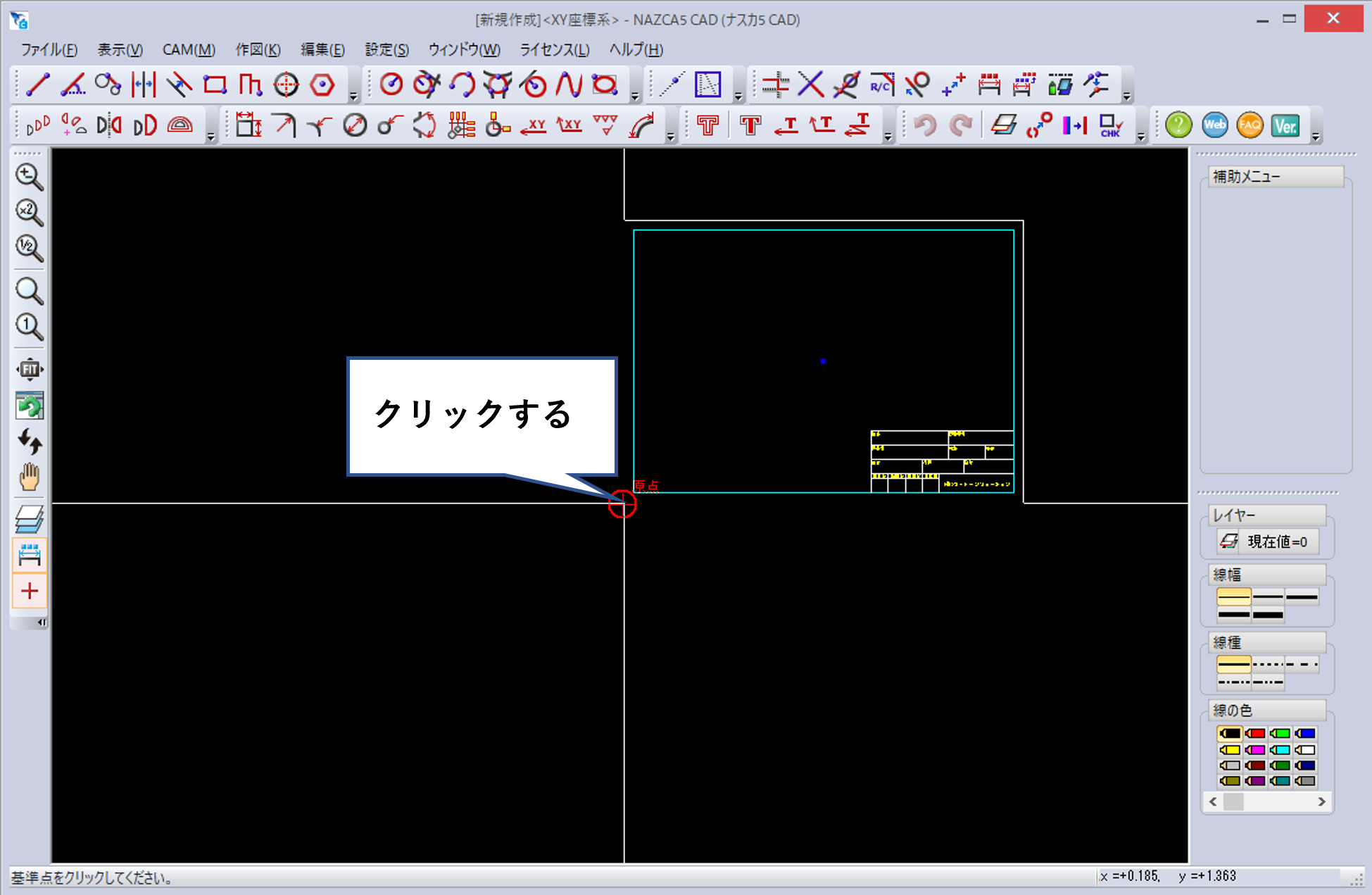

（3）配置したい場所をクリックします。

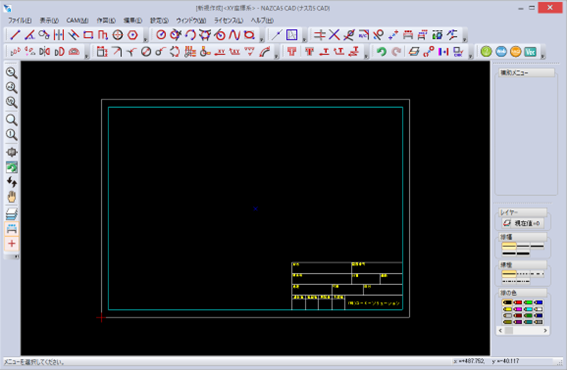

（4）部品が配置されます。



※配置場所をクリックした後、ファイル選択画面が表示されますので、続けて配置したい場合は（2）以降の手順を繰り返してください。終了したい場合は「キャンセル」を押してください。

このように簡単に使用できますので、お時間あるときにぜひ触ってみてください。
今回ご紹介した使用方法については、以下FAQでもご覧いただけます。


今回ご紹介した部品登録/呼出機能を活用することで、少しでも皆様のお役に立てたら幸いです。
また、今回手順内で登録/呼出した図枠は、保守ポータルサイトにてご提供しております。
今後も現場で使える、さまざまなテンプレートご用意する予定ですので、ぜひダウンロードしてご活用ください！
