2D CAD  NAZCA5 CAD

見やすいコマンドボタンや画面下の案内表示など、使いやすさを重視したCAD初心者から熟練者まで使える簡単操作な2次元CADソフトです。
必要な機能を厳選し、抜群の操作性と機動力で作図作業にかかる負担を軽減。絵を描くように直感的に作図ができます。
※NAZCA5 CADはナスカ・プロCADの後継製品です。

直感で使える2D CADソフト

使いやすい操作画面と便利な機能が搭載された2D CADで作業効率UP

シリーズ累計導入実績21,000事業所を突破したナスカの最新シリーズ「NAZCA5(ナスカ ファイブ)」。
簡単・便利な操作性はそのままに時代に合わせて進化したNAZCA5 CADは、機械用2D CADとして多くの加工現場にご利用いただいています。

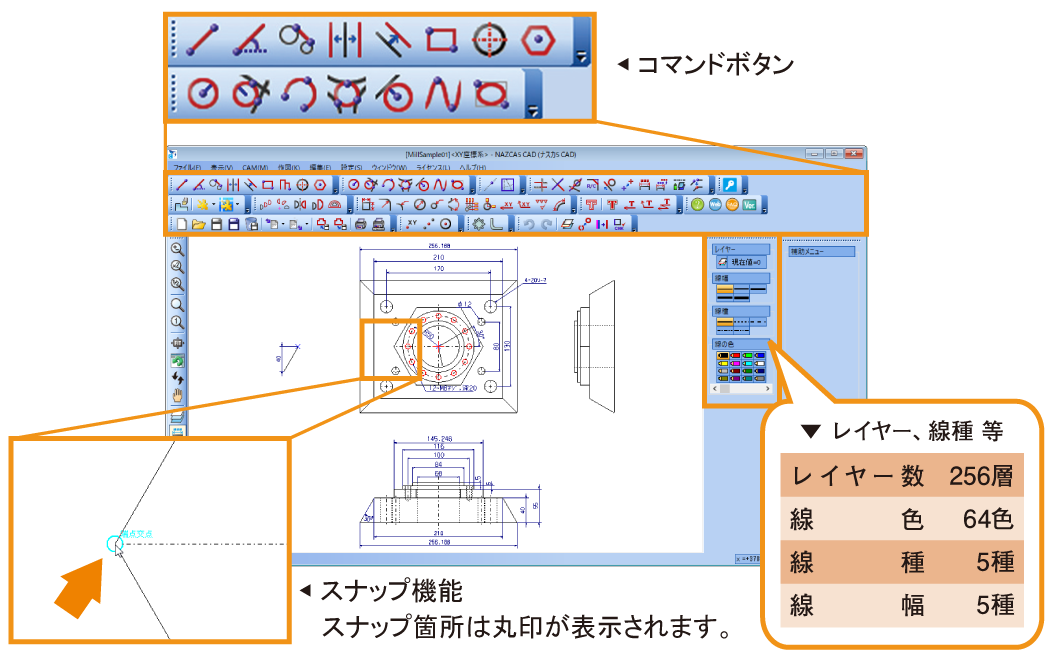

直観で選べるコマンドボタンや次操作の案内表示で初心者の方でも迷わず操作が可能。
端点や中点などへのスナップ機能や補助線を利用して、効率的に作図できます。

主な機能

入出力機能

取り扱い外部データ形式

入力:DWG、DXF、IGES、NCプログラム、ビットマップ
出力:DXF、IGES
(入力・出力の図形要素数は無制限です。)

AutoCADシリーズ(2D)
標準CADファイルに対応

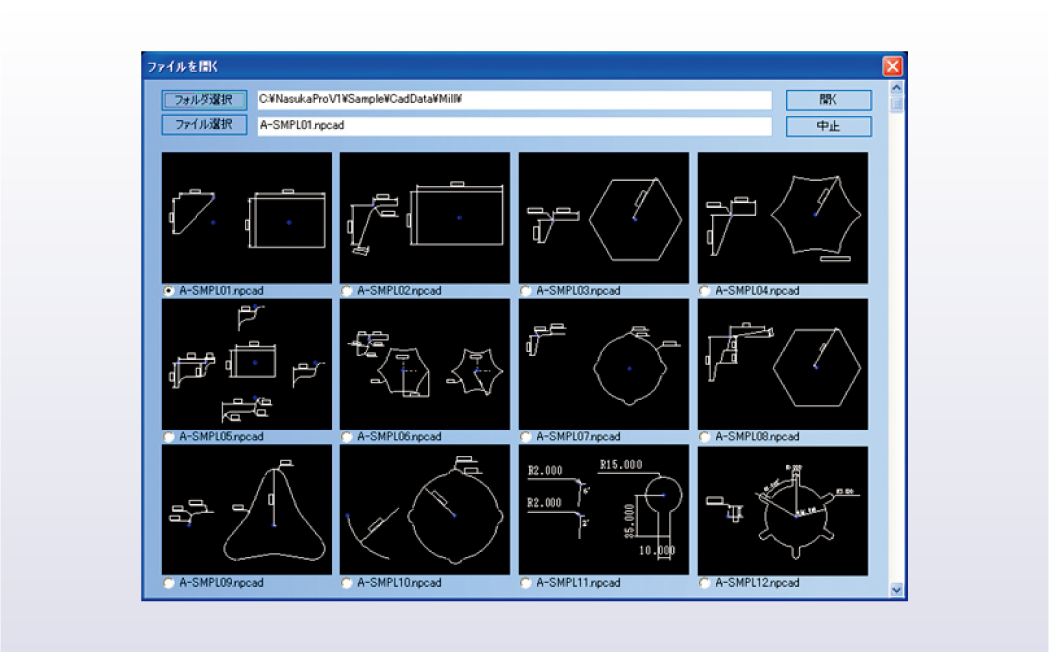

目的の図面を素早く探せる

CADファイルの中身を確認しながら必要なデータを選択することが可能です。

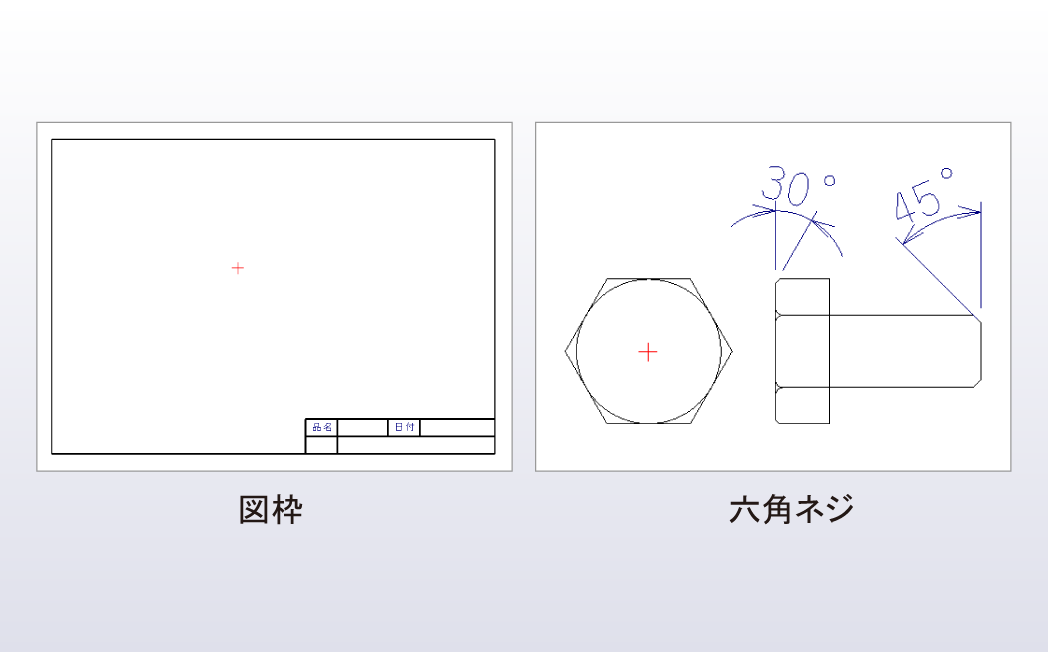

よく使う部品を登録・呼び出し

CADデータを部品として登録ができ、呼び出して配置することができます。

作図機能

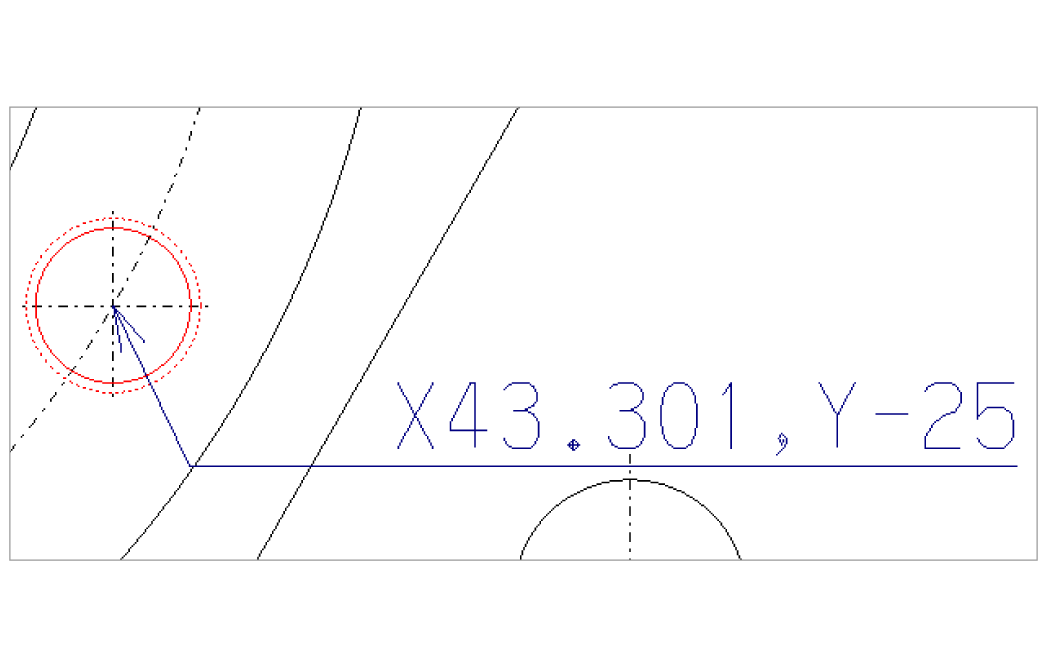

簡単操作で座標値取得

線と線の交点や円の中心座標を1クリックで簡単に確認することができます。

<円の中心座標を取得する場合>

円の中心をクリックするだけで、座標値を表示します。

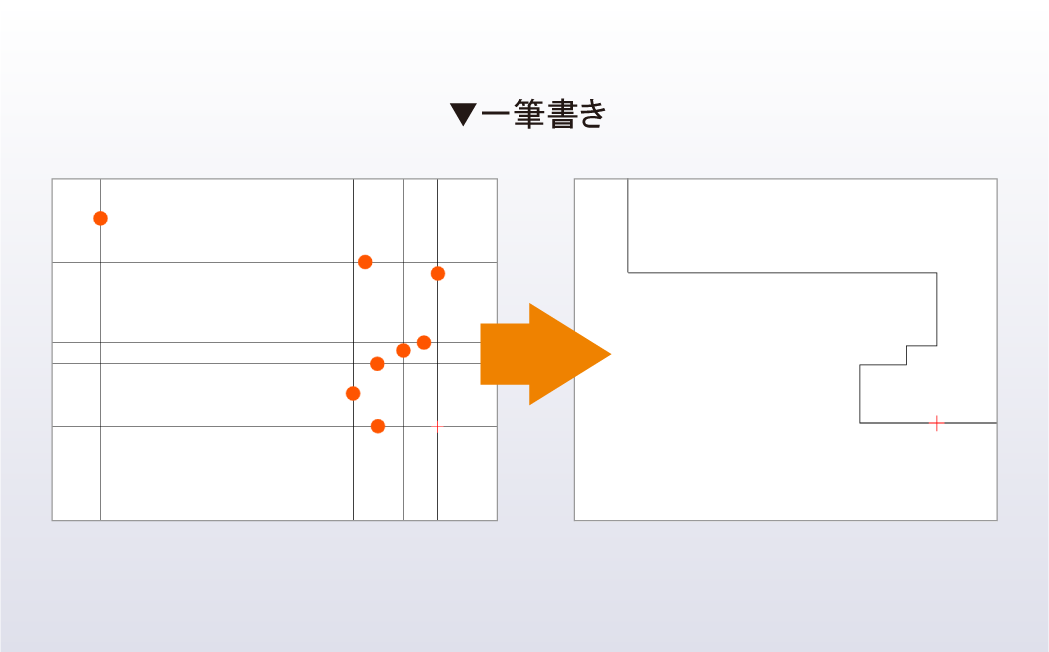

一筆書き(トリミング)

必要な部分を順にクリックしていくと、不要な部分を削除して、一筆書きの図形を作成できます。

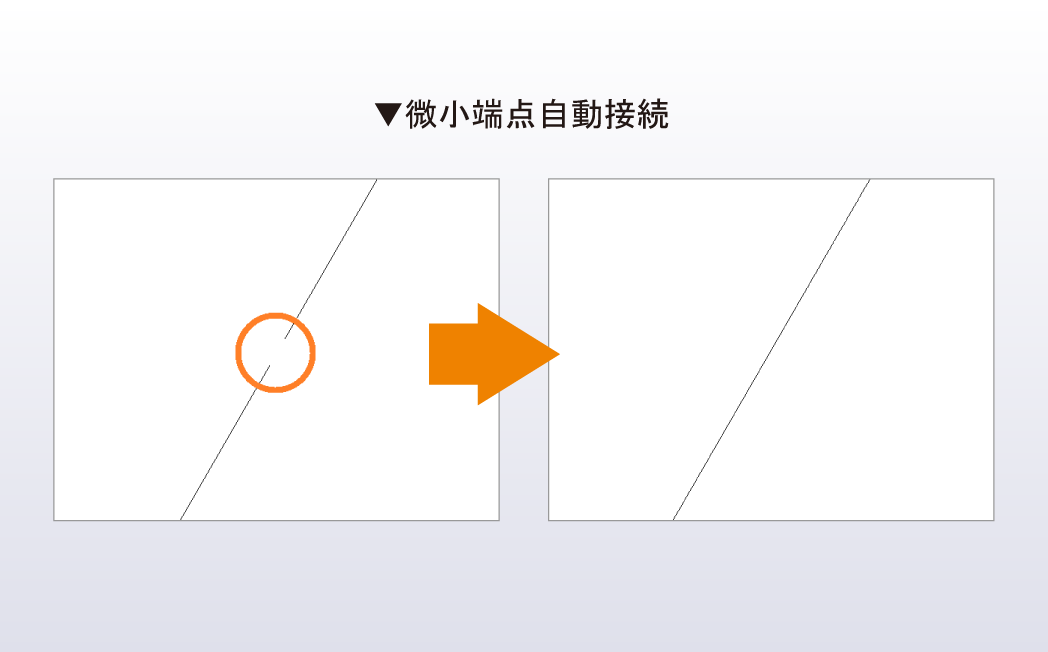

微小端点自動接続、重複線合成

微小に離れている端点同士を自動で接続することができます。
また、重複線合成では重なっている要素を自動で削除します。

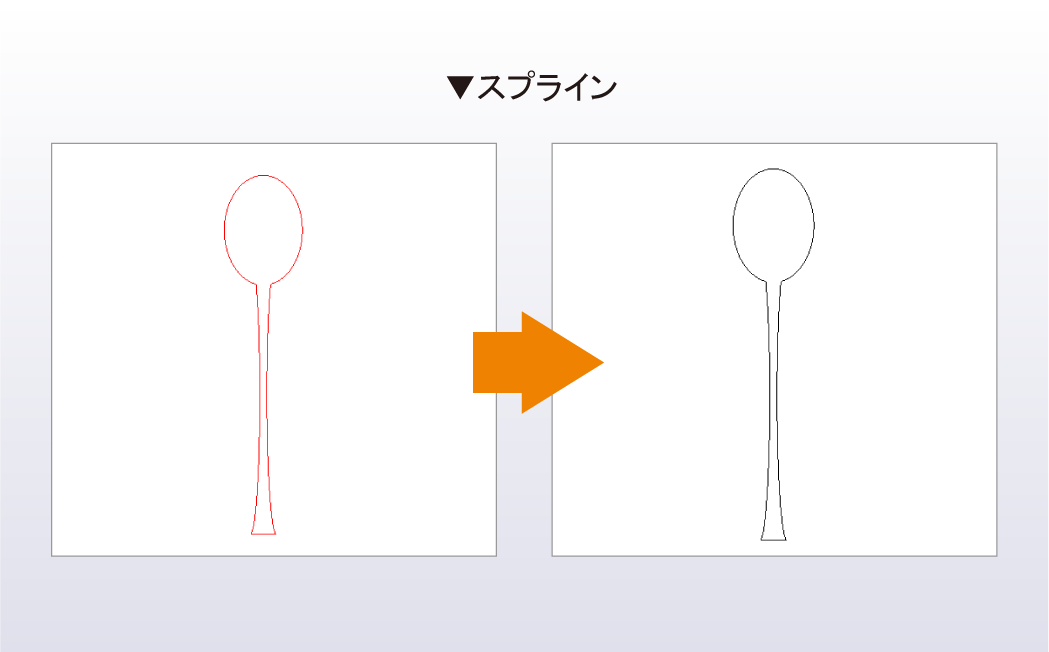

スプライン、楕円

直線や円弧の連続で描きます。※1
点群から曲線を作成できるほか、CSVからの点群指示も可能です。

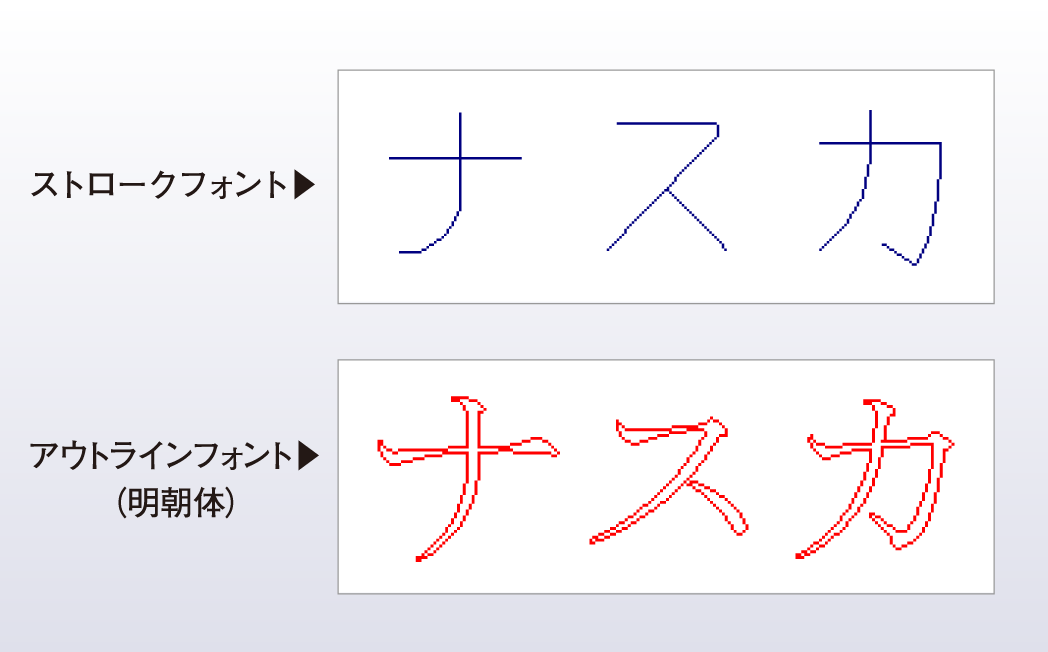

文字フォント対応

ナスカ独自のストロークフォント以外にアウトラインフォント(TrueType形式)にも対応しています。
アウトラインフォントに対応することで、文字の浮き彫り加工や、彫り込み加工に使用することができ、表札制作などに活用できます。

寸法作図

カーソルの位置によって縦・横・斜めを自動的に判断します。
点や円の追い寸、面の粗さなどの寸法も作図できます。

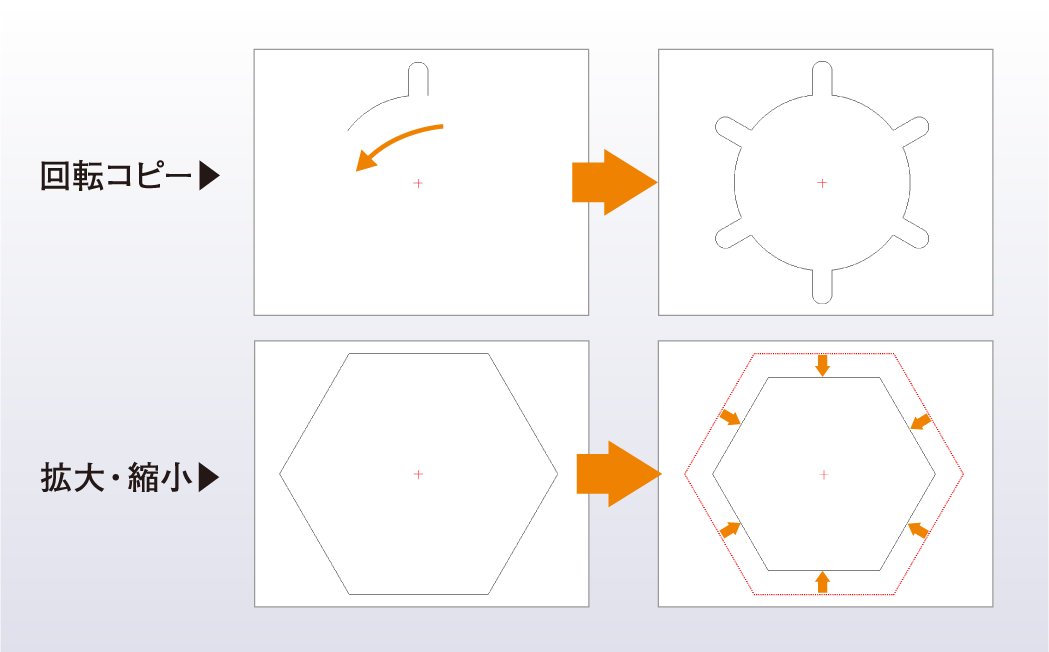

各種複写、拡大・縮小機能

各種複写がワンタッチでOK。
図形の拡大・縮小機能では、コーナーRも再計算します。

※1 直線と円弧の連続図形であり、隣接図形と接しない場合があります。 楕円の短径、長径に図形が接しない場合があります。指示した点を通らない場合があります。

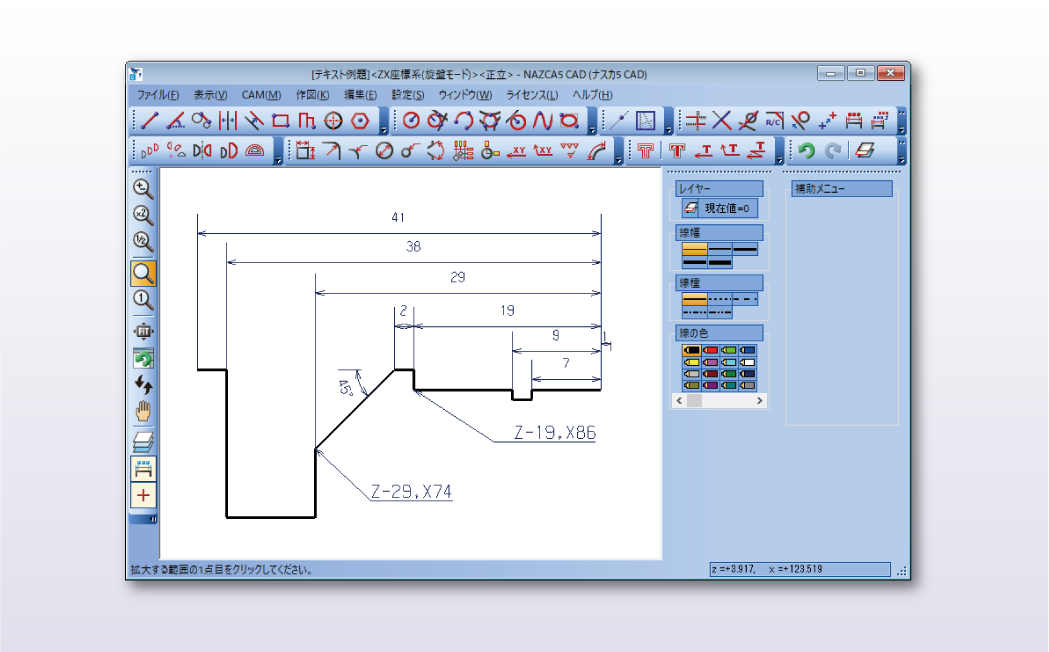

旋盤モード機能

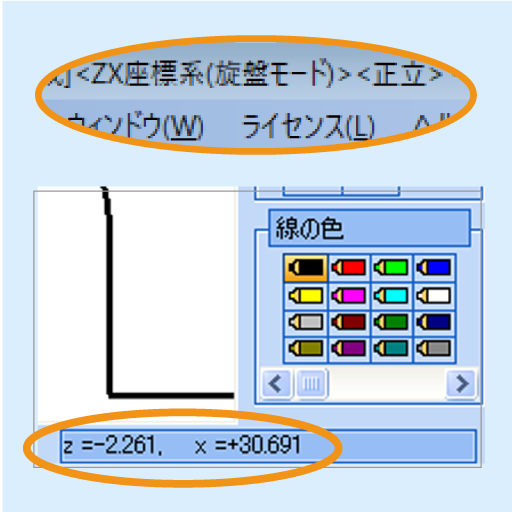

ZX座標系(旋盤モード)に対応

旋盤モードに切り替えれば、座標値をZXで表示します。
(X方向は直径入力です。)

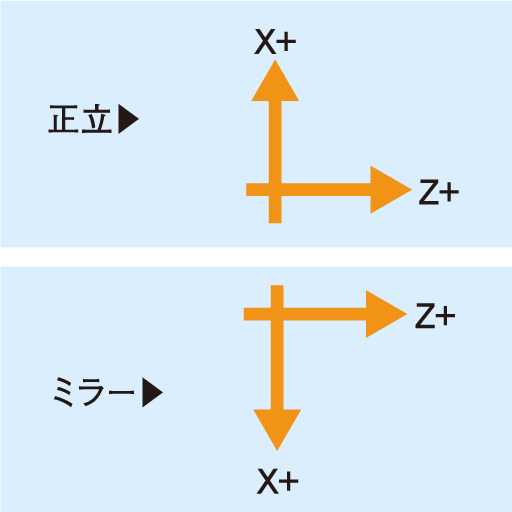

正立/ミラーの切替が可能

自動で座標軸が反転するので、特殊な座標軸の機械や立旋盤にも対応できます。

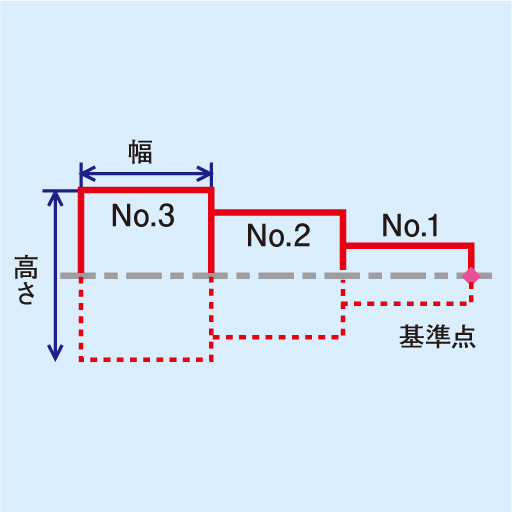

ブロック作図

旋盤の図面によくある軸物形状を、表入力によりスムーズに作図します。
形状の高さ(径)と幅を入力するだけです。

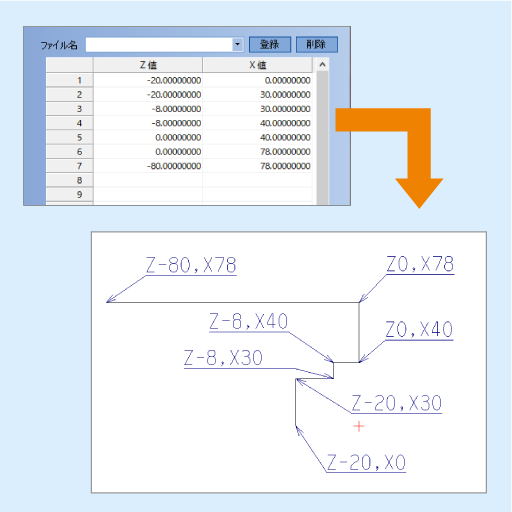

連続線分(表一覧入力)

対話のように終点座標を入力することで作図ができます。

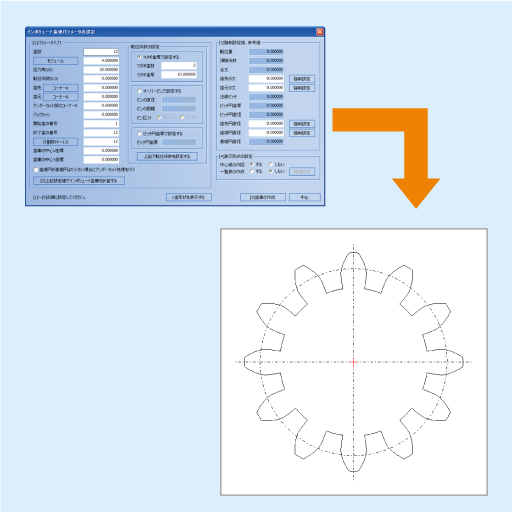

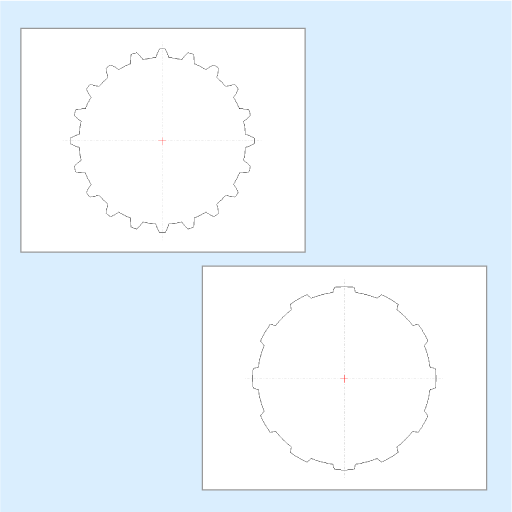

ギア作図機能

インボリュート歯車の作成は表に数値を入れるだけ

歯数、モジュール、圧力角、転位係数等のパラメータを入力するだけで、インボリュート歯車が作成できます。
※N6級(旧JIS 2級)相当の作成が可能です。

歯車の応用製品も作成できる

インボリュートスプラインやインボリュートセレーションの計算も可能です。

連携CAM

動画

NAZCA5 CAD

価格

用途やご要望に合わせて、2つのライセンス形態をご用意

ライセンスは、一年単位で契約可能な「サブスクリプション」と、製品を継続的にお使いいただける「パッケージ」の2種類をご用意しています。
使用するライセンス数が変動する際は「サブスクリプション」を、決まった数のライセンスを継続してご利用される際は「パッケージ」がおすすめです。
また、「サブスクリプション」は安価な料金で利用できるため、導入にかかるコストを抑えたい場合にもおすすめです。

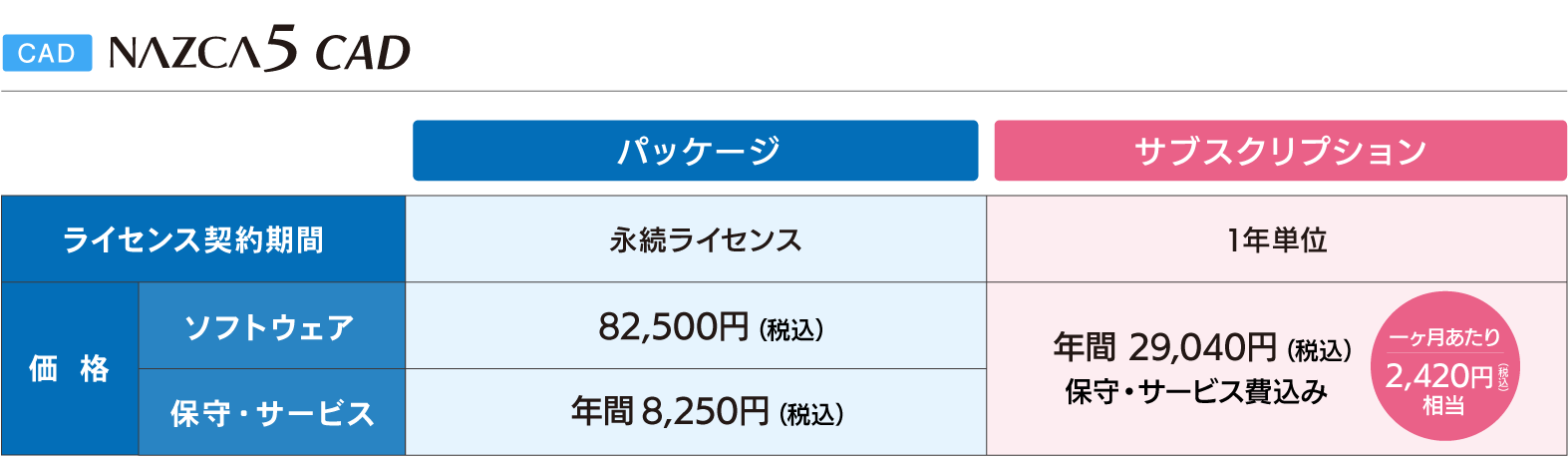

NAZCA5 CAD

《 サブスクリプション(SS) 》

ライセンス契約期間 1年単位
価格 ソフトウェア 26,400円(税込 29,040円)/年間
※1か月あたり2,200円(税込 2,420円)相当
保守サービス ソフトウェア費に保守サービス費が含まれております。

《 パッケージ(PKG) 》

ライセンス契約期間 永続ライセンス
価格 ソフトウェア 75,000円(税込 82,500円)
保守サービス 7,500円(税込 8,250円)/年間
※初年度保守加入が必要です。

複数ライセンスの一元管理ができる「フローティング」ライセンスに対応!

職場環境や製品のご利用状況に合わせてライセンス方式をお選び頂けます

お客様の職場環境や製品のご利用状況に合わせて、スタンドアロンかフローティングのどちらかを選択してお使い頂けます。
所定のお手続きをして頂ければ、後から変更することも可能です。

■フローティング

社内ネットワークの中でサーバーにつながったパソコンであれば、どのパソコンからでも製品をお使い頂けます。
さらに、サーバーで製品の使用状況をリアルタイムに確認できるので、複数のライセンスをお持ちの場合には、今どのパソコンがどの製品を使用しているかを一括で把握できます。
尚、製品はご購入頂いたライセンス数に関わらずパソコン何台にでもインストールすることができます。

■スタンドアロン

従来通りパソコン本体に固定してライセンスを付与し、製品をお使いいただけます。

サブスクリプション(SS)のポイント

1

年間使用料で製品を使える!

導入にかかるコストを大幅に抑え、製品を使い始められます

サブスクリプションなら、安価な年間使用料で製品を使い始められるので、導入にかかるコストを大幅に抑えることができます。

2

年間使用料に保守・サポートコミコミ!

充実したサポートで安心して製品をお使い頂けます

年間使用料にサポートサービスが含まれているので、電話やメールによる製品の操作や各種設定のご案内はもちろん、お客様がお使いの図面データでの操作案内や、インターネットを使ってお客様のパソコンと同じ画面を見ながら操作をご案内するオンラインサポートもご利用頂けます。

保守・サービス

「保守サービス」にご加入されているお客様を対象に、特別なサービスをご提供しております。

専任スタッフによる安心のサポート対応!

専任のサポートスタッフがお客様のお困りごとを迅速、丁寧に解決いたします。
サポート方法は電話、FAX、メールのほか、WEBブラウザを利用したオンラインサポートも行っておりますので、口頭では伝えにくい事案でも、画面を共有することで素早く問題を解決することができます。
また、技術検証のための周辺機器(ケーブルや検査機器等)の貸し出しも行っておりますのでトラブルの際も、安心してお任せください。

いつでも最新版ソフトをご利用いただけます!

最新のNAZCA5シリーズのメンテナンスリリースをダウンロードいただけます。
メンテナンスリリースでは定期的に機能の改修、改善を行ってまいりますので、安心してソフトウェアをご使用いただけます。

もしもの時、最短即日ライセンス発行!

使用しているパソコンが突然壊れてしまいソフトウェアが使えなくなってしまった場合でも、パソコンの修理期間中にお使いいただける仮のライセンスを発行いたしますので、復旧までにかかる時間を最小限に抑えることができます。
(ライセンス再発行は最短で即日発行。eメールにて送付いたします。)
また、現在お使いのパソコンから別のパソコンでソフトウェアをご使用いただく際、ライセンス移行のご支援をさせていただきます。

よくあるご質問

Q読込可能なデータ形式について詳しく教えてください。

A2次元DXFデータ、2次元IGESデータ、NCプログラムを読み込めます。

2次元DXFデータ、2次元IGESデータ、NCプログラムの読込みに対応しています。

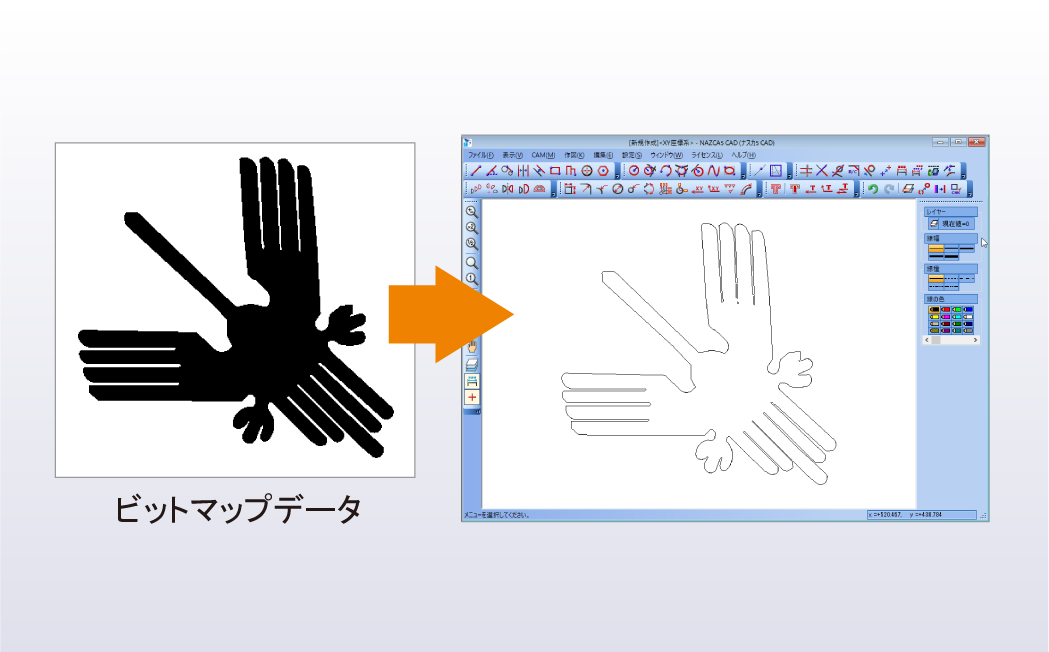

またビットマップデータによる色の境界線を線や円弧でCAD化する事も可能です。(ただし、精度を求める形状へのご使用はおすすめいたしません。)
また、別売のナスカ・プロ3Dビューを使えば、3次元データをNAZCA5 CADで読み込むことができます。詳しくはお問い合わせください。

Q相性の良いDXFバージョンを教えてください。

AR14が最も相性が良いです。

R14が最も相性が良く、続いてR12と2000です。

Qギヤの作図はできますか?

A旧JIS2級のインボリュート歯車(平歯車)の作成が可能です。

旧JIS2級のインボリュート歯車(平歯車)の作成が可能です。
ギヤ作図機能を搭載しており、歯数、モジュール、圧力角、転位係数などの掲載されている諸元表から歯車形状を作成できます。

Qレイヤー数は何層まで対応していますか?

A0~255までの256層に対応しています。

0~255までの256層のレイヤーに対応しています。

動作環境

製品の動作環境は、検討サポートページの動作環境からご確認ください。
