サポートに関するFAQ

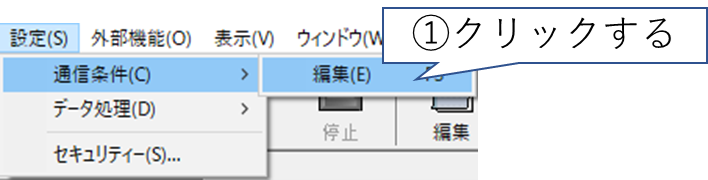

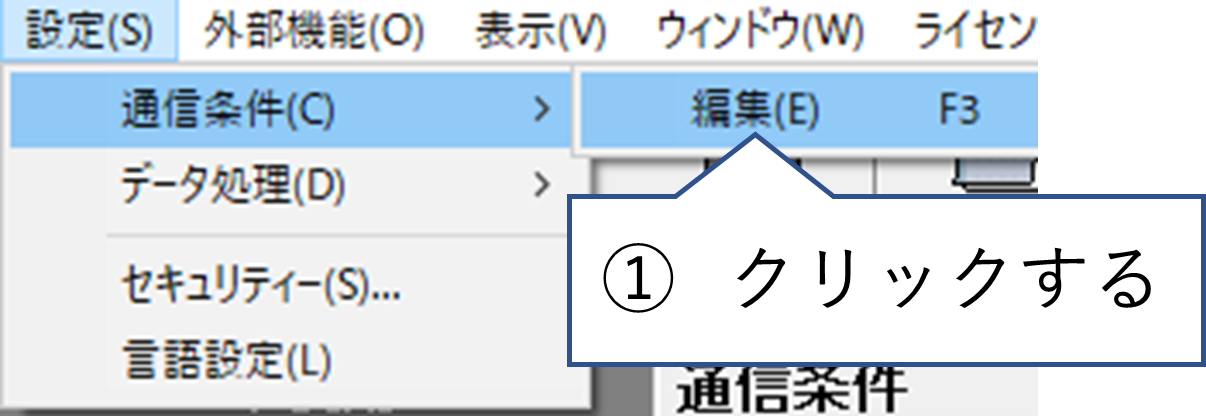

(1)［設定］＞［通信条件］＞［編集］をクリックし、［通信条件設定］画面を表示します。

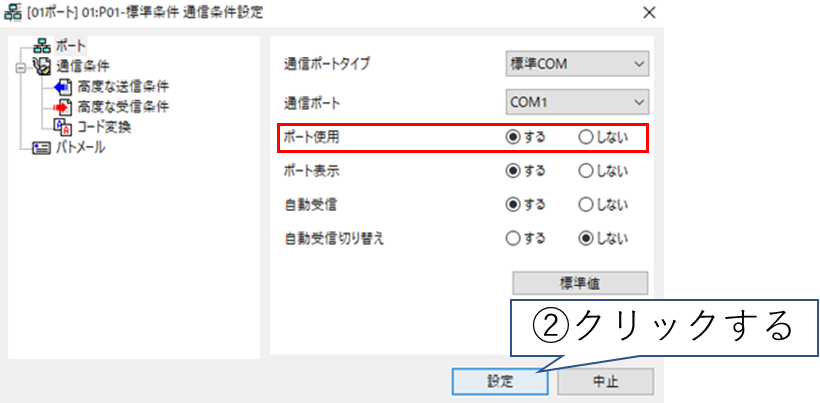

(2)［ポート使用］＝［する］を選択し、［設定］をクリックします。
　 ［未使用］から、［自動受信待機中］または［停止中］に変わり、ファイル選択ができるようになります。

※USBシリアルコンバータについては、弊社推奨品をご利用ください。

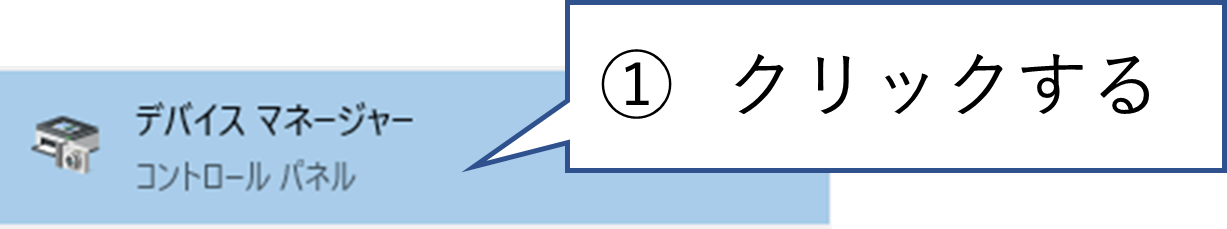

(1)［スタート］を右クリック＞［デバイスマネージャー］をクリックし、［デバイスマネージャー］画面を表示します。


(2)表示された一覧から［ポート(COMとLPT)]を探し、[>]をクリックします。

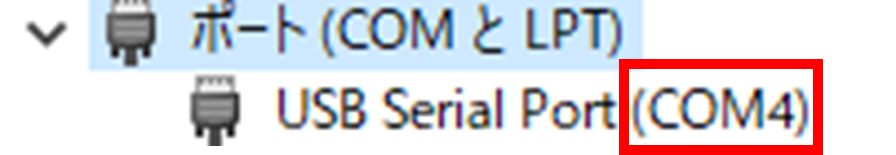

(3)［USB Serial Port（COM...）］と表示されるので、そちらのCOM番号をメモ等に控えてください。



　　※こちらの表示が出ない場合は、USBシリアルコンバータのドライバインストールが完了していない可能性がございます。
　　　USBシリアルコンバータに付属の説明書をご覧いただき、ドライバのインストールを行ってください。

(4)NAZCA5 DNCを起動します。

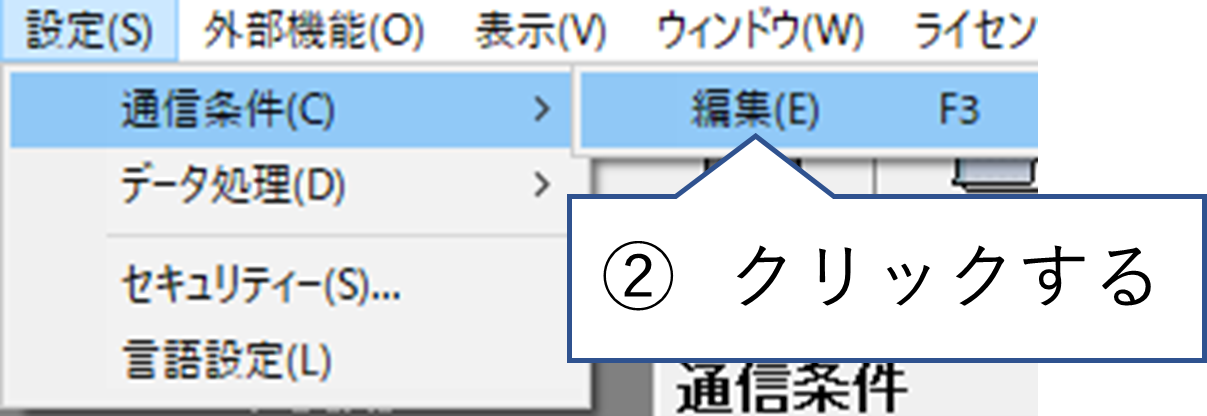

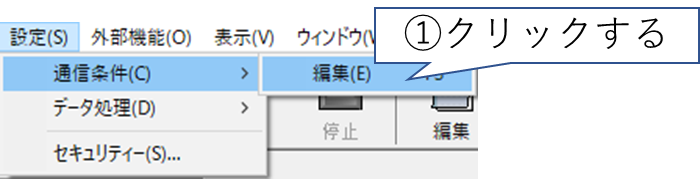

(5)［設定］＞［通信条件］＞［編集］をクリックし、［通信条件設定］画面を表示させます。

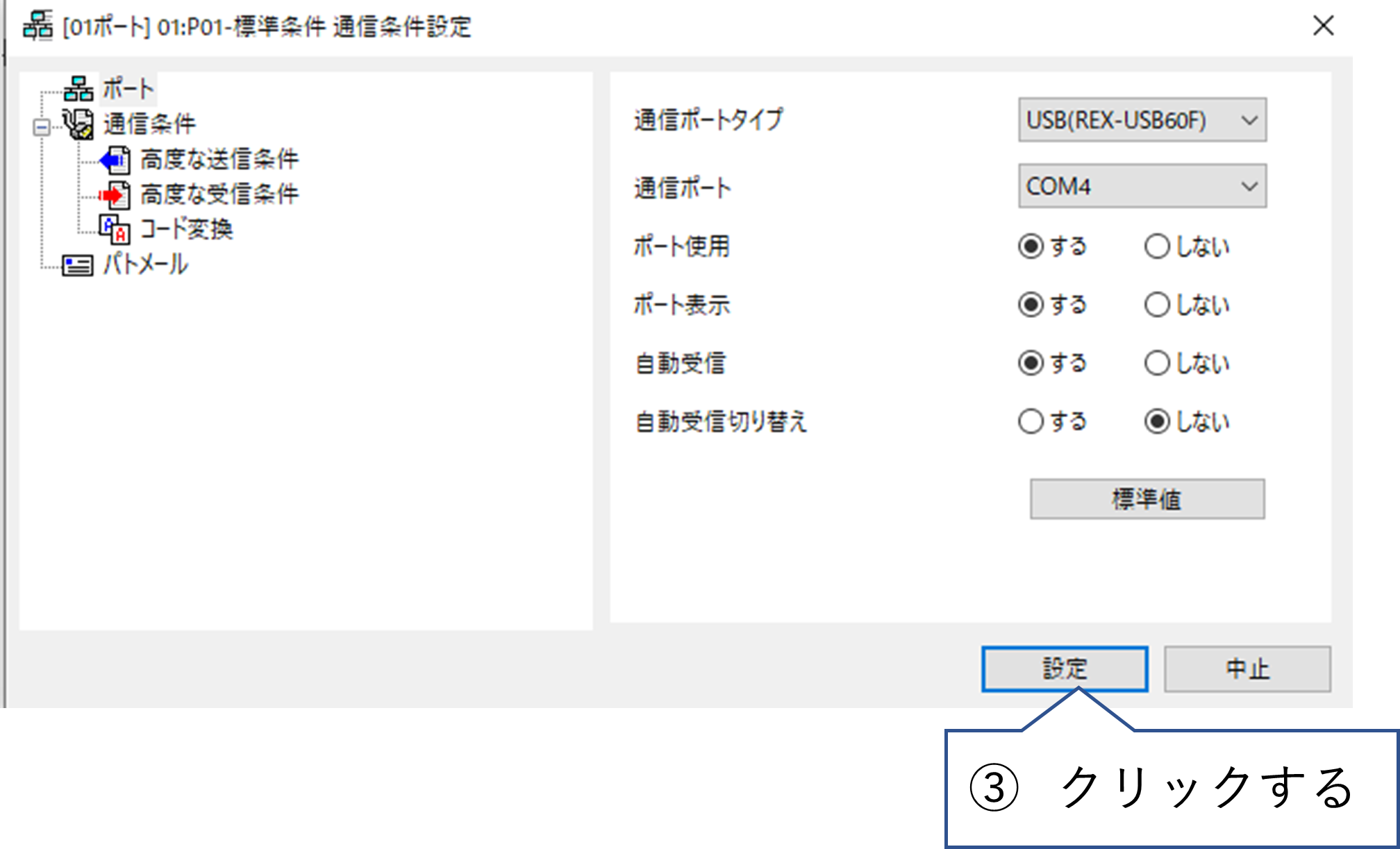

(6)以下のように設定し、[設定]をクリックします。
　　　・通信ポートタイプ＝お使いのUSBシリアルコンバータ　を選択
　　　・通信ポート＝先程確認したCOM番号　を選択
　　　・ポート使用＝する　を選択
　 ［未使用］から、［自動受信待機中］または［停止中］に変わり、ファイル選択ができるようになります。

(1)［設定］＞［通信条件］＞［編集］をクリックし、［通信条件設定］画面を表示します。

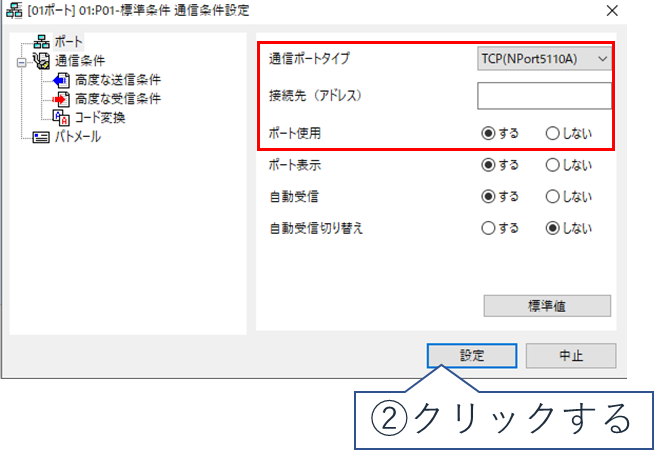

(2)以下のように設定し、[設定]をクリックします。
　　　・通信ポートタイプ＝TCP(NPort5110A)　を選択
　　　・接続先（アドレス）＝NPort5110Aに設定されているIPアドレス　を設定
　　　・ポート使用＝する　を選択
　 ［未使用］から、［自動受信待機中］または［停止中］に変わり、ファイル選択ができるようになります。



以上で解決しない場合は、下記もご確認ください。

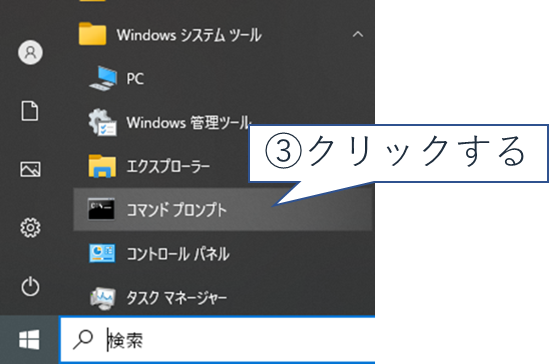

(3)［スタート］＞［Windows システムツール]＞[コマンドプロンプト]を起動します。



(4)「ping␣{Nport5110Aに設定したIPアドレス}」を入力し、応答があるか確認してください。
　　応答がある場合は(1)に戻り、設定に誤りがないか再度ご確認ください。
　　応答がない場合は下記へお進みください。
(5)NPort5110Aの[Ready]ランプが点灯しているか確認してください。
(6)NPort5110A本体とパソコンが、LANケーブルで接続されているかご確認ください。
(7)NPort5110A本体の設定をご確認ください。
　 設定方法については、NAZCA5 DNCに付属のヘルプをご覧ください。

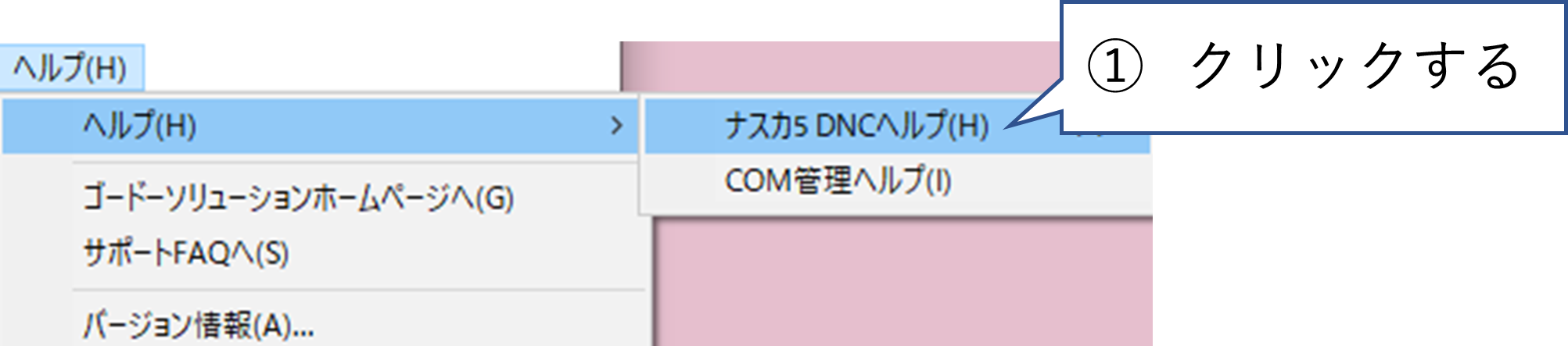

　　［ヘルプ］＞［ヘルプ］＞［ナスカ5DNCヘルプ］をクリックし、
　　2. 通信する前に確認しましょう : 2.4 TCP（NPort5110A）での通信 : ［1］ NPort5110Aの設定 : （1）Nport5110Aの設定をご覧ください。
　　設定後は(3)に戻り、操作をしてください。

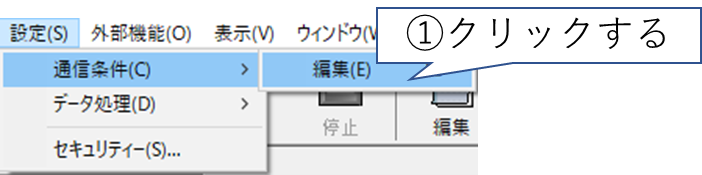

(1)［設定］＞［通信条件］＞［編集］をクリックし、［通信条件設定］画面を表示させます。

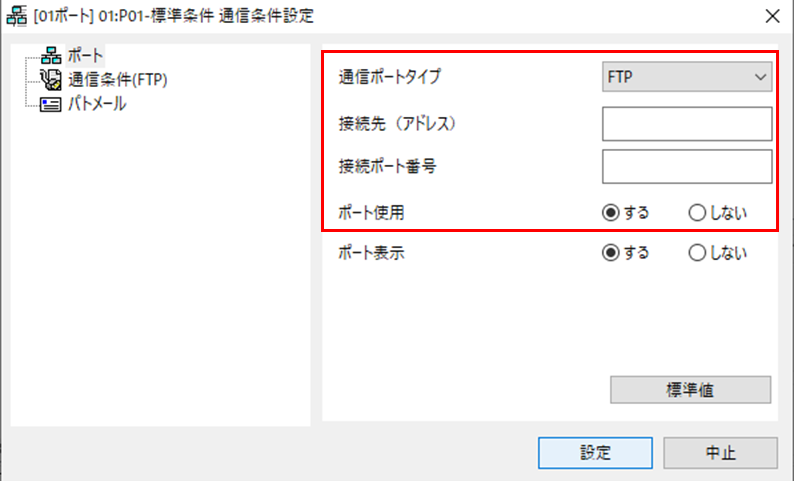

(2)以下のように設定します。

　　　・通信ポートタイプ＝FTP　を選択
　　　・接続先（アドレス）＝NC工作機械に設定されているIPアドレス　を設定
　　　・接続ポート番号＝NC工作機械に設定されているポート番号　を設定
　　　・ポート使用＝する　を選択

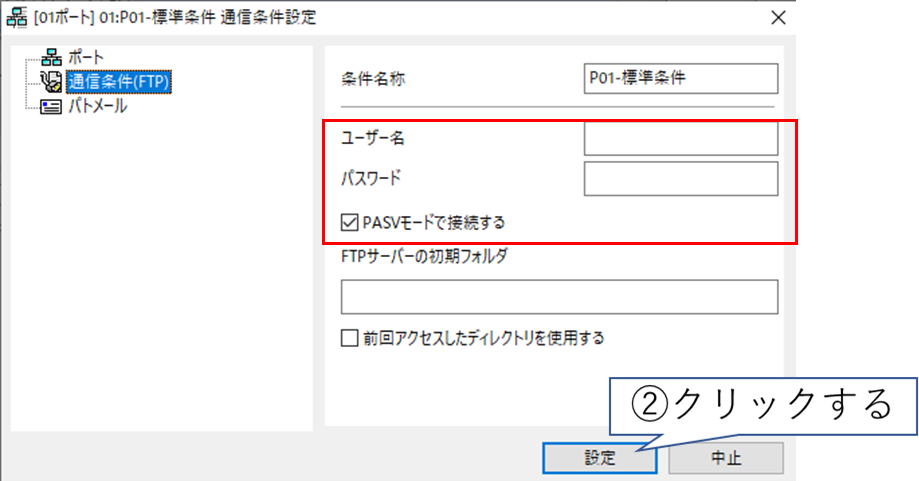

(3)［通信条件設定］画面で、左のメニューから［通信条件（FTP）］をクリックし、以下のように設定し、[設定]をクリックします。
　　　・ユーザー名＝NC工作機械のFTPサーバー設定に合わせる
　　　・パスワード＝NC工作機械のFTPサーバー設定に合わせる
　　　・PASVモードで接続する＝NC工作機械のFTPサーバー設定に合わせる
　 ［未使用］から［停止中］に変わり、ファイル選択ができるようになります。



以上で解決しない場合は、下記もご確認ください。

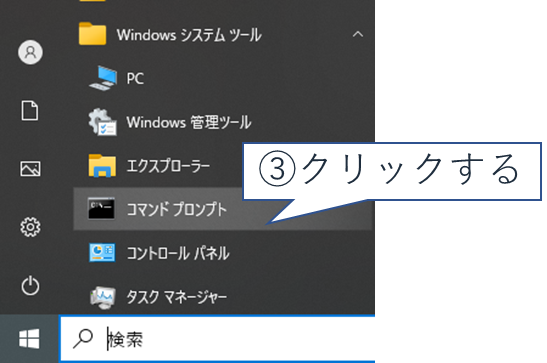

(3)［スタート］＞［Windows システムツール]＞[コマンドプロンプト]を起動します。



(4)「ping␣{NC工作機械に設定されているIPアドレス}」を入力し、応答があるか確認してください。
　　応答がある場合は(1)に戻り、設定に誤りがないか再度ご確認ください。
　　応答がない場合は、パソコンとNC工作機械がLANケーブルで接続されているかご確認ください。

(1)［設定］＞［通信条件］＞［編集］をクリックし、［通信条件設定］画面を表示させます。

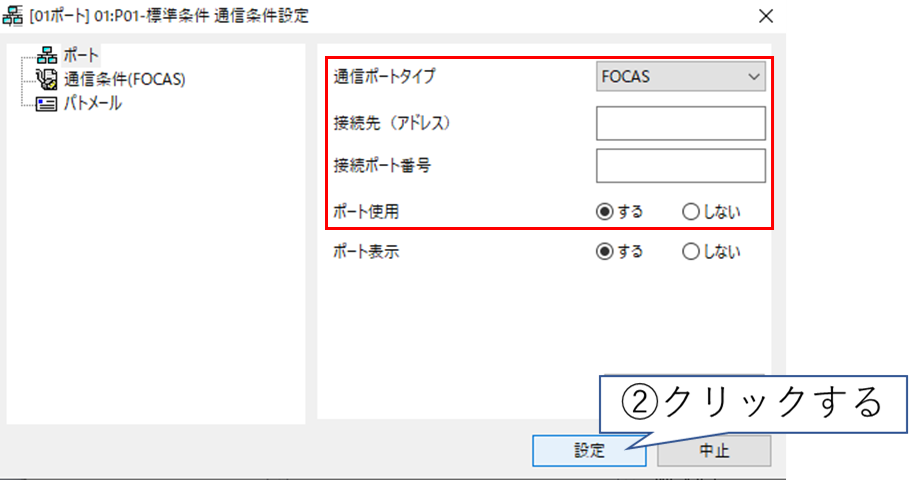

(2)以下のように設定し、［設定］をクリックします。

　　　・通信ポートタイプ＝FOCAS　を選択
　　　・接続先（アドレス）＝NC工作機械に設定されているIPアドレス　を設定
　　　・接続ポート番号＝NC工作機械に設定されているポート番号　を設定
　　　・ポート使用＝する　を選択
　 ［未使用］から［停止中］に変わり、ファイル選択ができるようになります。



以上で解決しない場合は、下記もご確認ください。
(3)［スタート］＞［Windows システムツール]＞[コマンドプロンプト]を起動します。



(4)「ping␣{NC工作機械に設定されているIPアドレス}」を入力し、応答があるか確認してください。
　　応答がある場合は(1)に戻り、設定に誤りがないか再度ご確認ください。
　　応答がない場合は、パソコンとNC工作機械がLANケーブルで接続されているかご確認ください。
