サポートに関するFAQ

インボリュート歯車のうち、平歯車（標準平歯車・転位平歯車）は作図可能です。
インボリュート歯車とは、軸直角平面における歯形がインボリュート曲線で構成された歯車を指します。
標準平歯車とは、［転位量］が0の歯車を指します。転位平歯車とは、［転位量］が0以外の歯車を指します。
［インボリュート歯車］では［転位係数］を、［マタギ歯厚］、［ピンの距離］、［ピッチ円歯厚］のそれぞれの値より算出できます。
また、インボリュートスプラインやインボリュートセレーションが作成可能です。

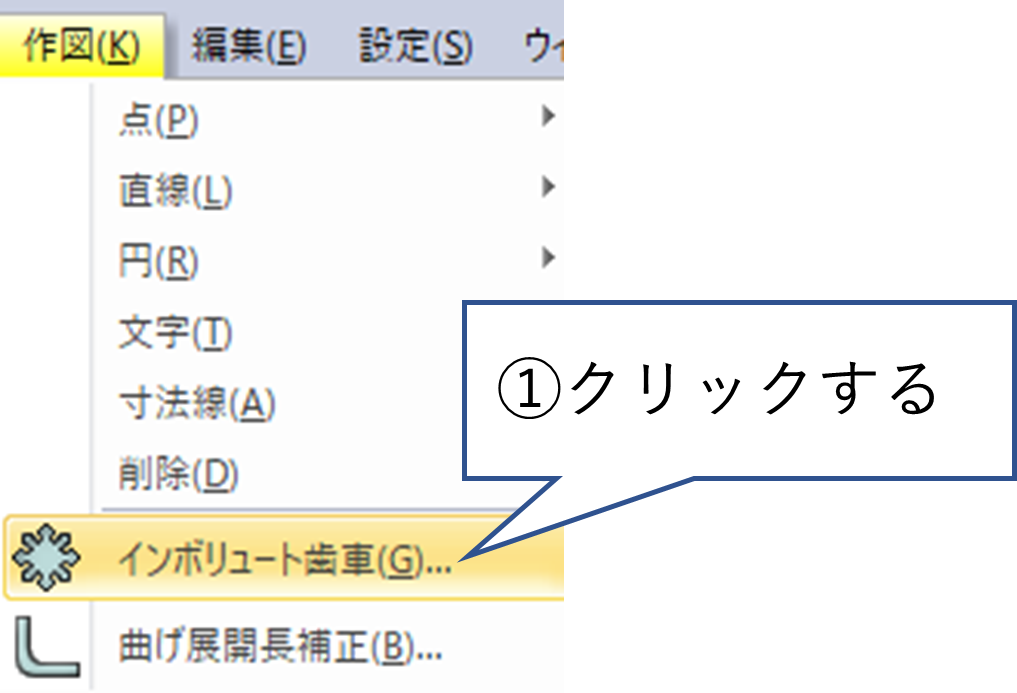

（1）[作図]＞[インボリュート歯車]をクリックします。

　

（2）[インボリュート歯車パラメータの設定]画面が表示されるので、諸元表をもとに[1 パラメータ入力] を入力します。
※転位係数が諸元表にない場合…［転位係数の設定］項目で［マタギ歯厚で設定する］か［オーバーピンで設定する］か［ピッチ円歯厚で設定する］をクリックし、情報を追加後［上記で転位係数を設定する］をクリックし転位係数を算出します。

　

（3）[2上記設定値でインボリュート歯車を計算する]をクリックすると、[3 強制設定値、参考値]が自動で設定されます。
諸元表に[3 強制設定値、参考値]の設定がある場合は、値を入力し[強制設定]をクリックします。

　

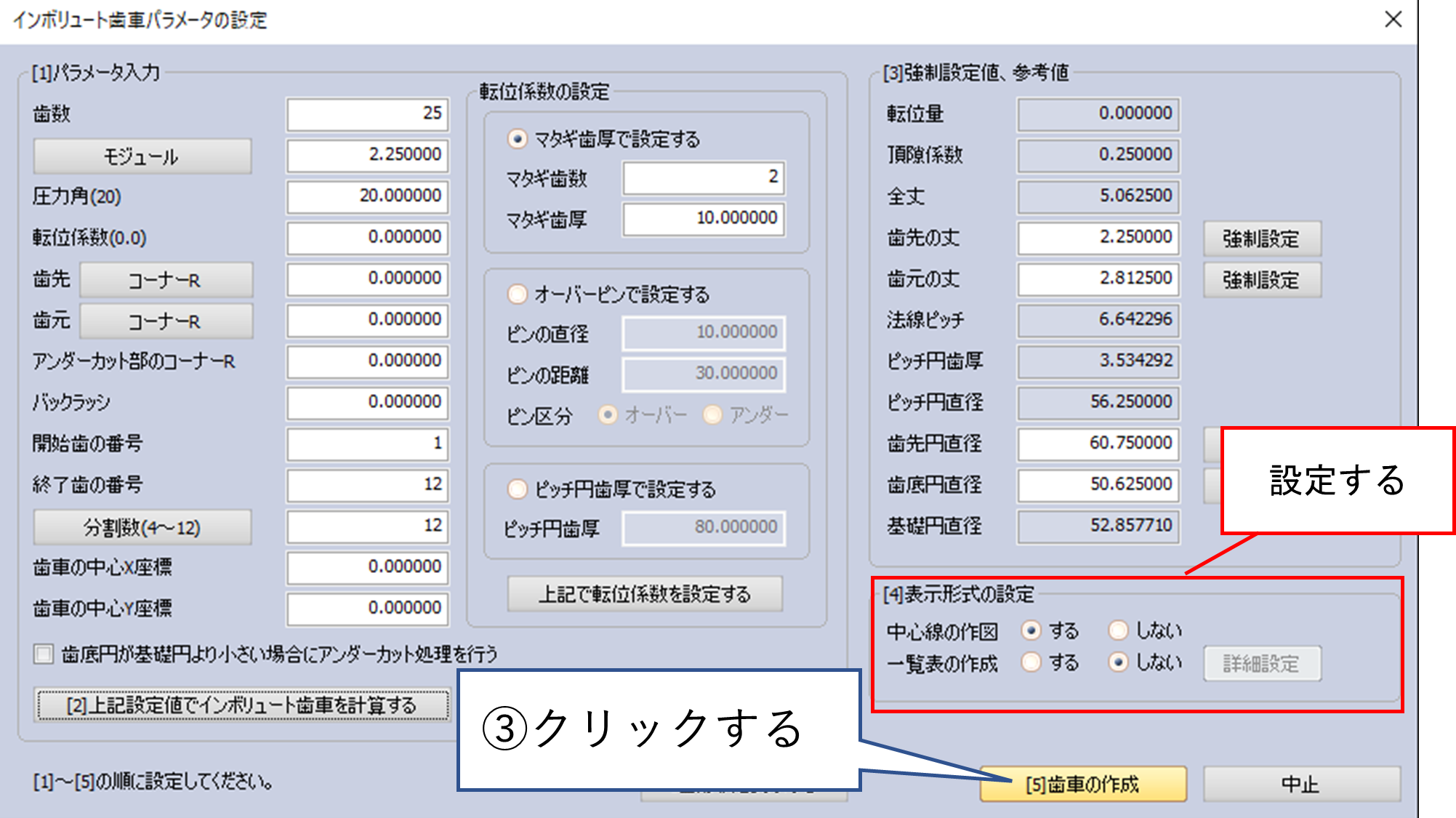

（4）[4 表示形式の設定]で以下を設定します。
中心線の作図：歯車を作図したときに中心線を表示させるかどうかの設定。
一覧表の作成：歯車を作図したときにパラメータ表を表示するかどうかの設定。
設定後、[5 歯車の作成]をクリックします。

　

（5）歯車を作成することができました。
