輪郭加工かマニュアル加工で径補正なしの設定が可能 です。

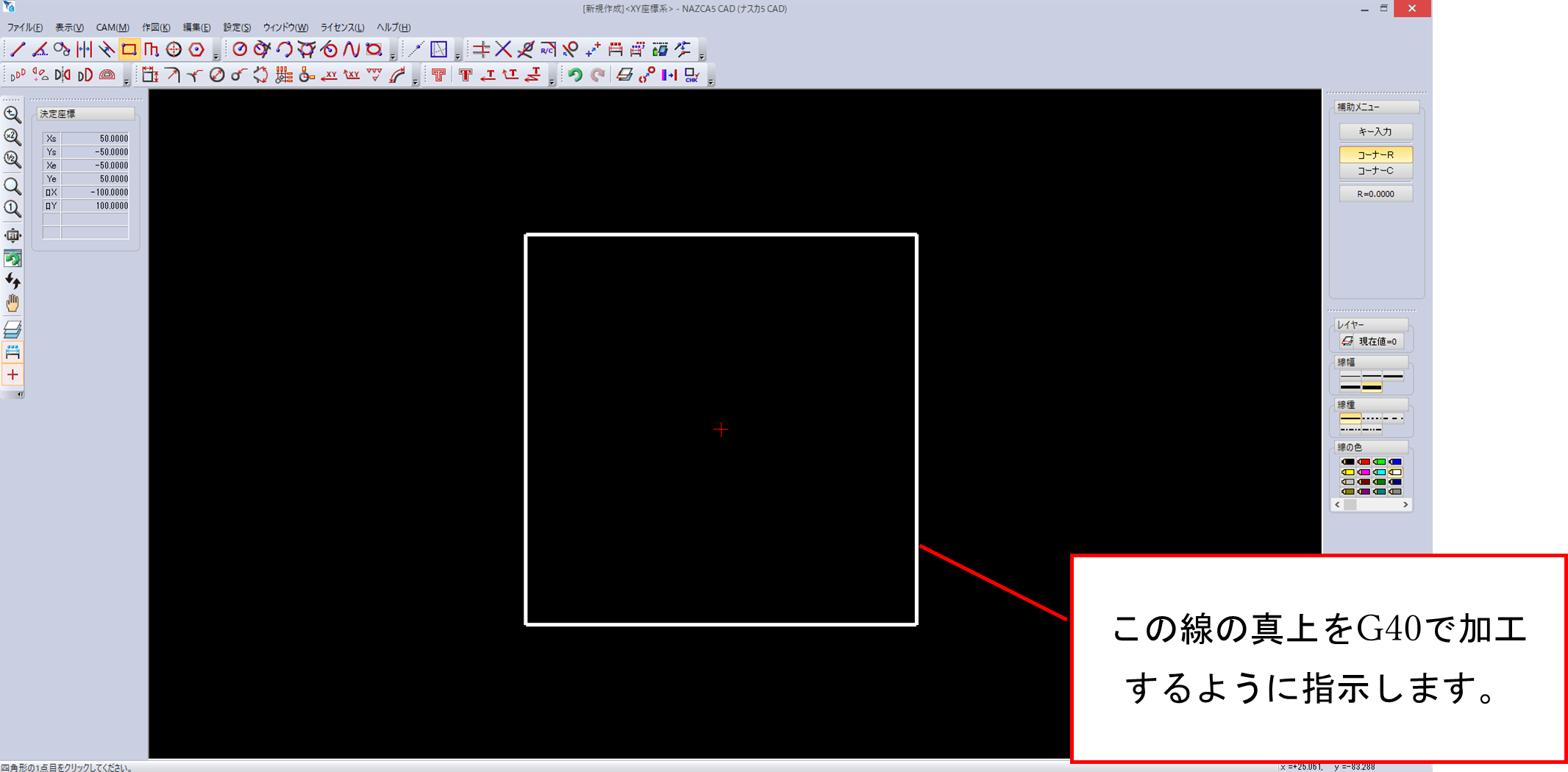

（1）まずCAD図で経路を作図します。



（2）径補正なしの設定をしていきます。ここでは、輪郭加工での方法をご説明します。

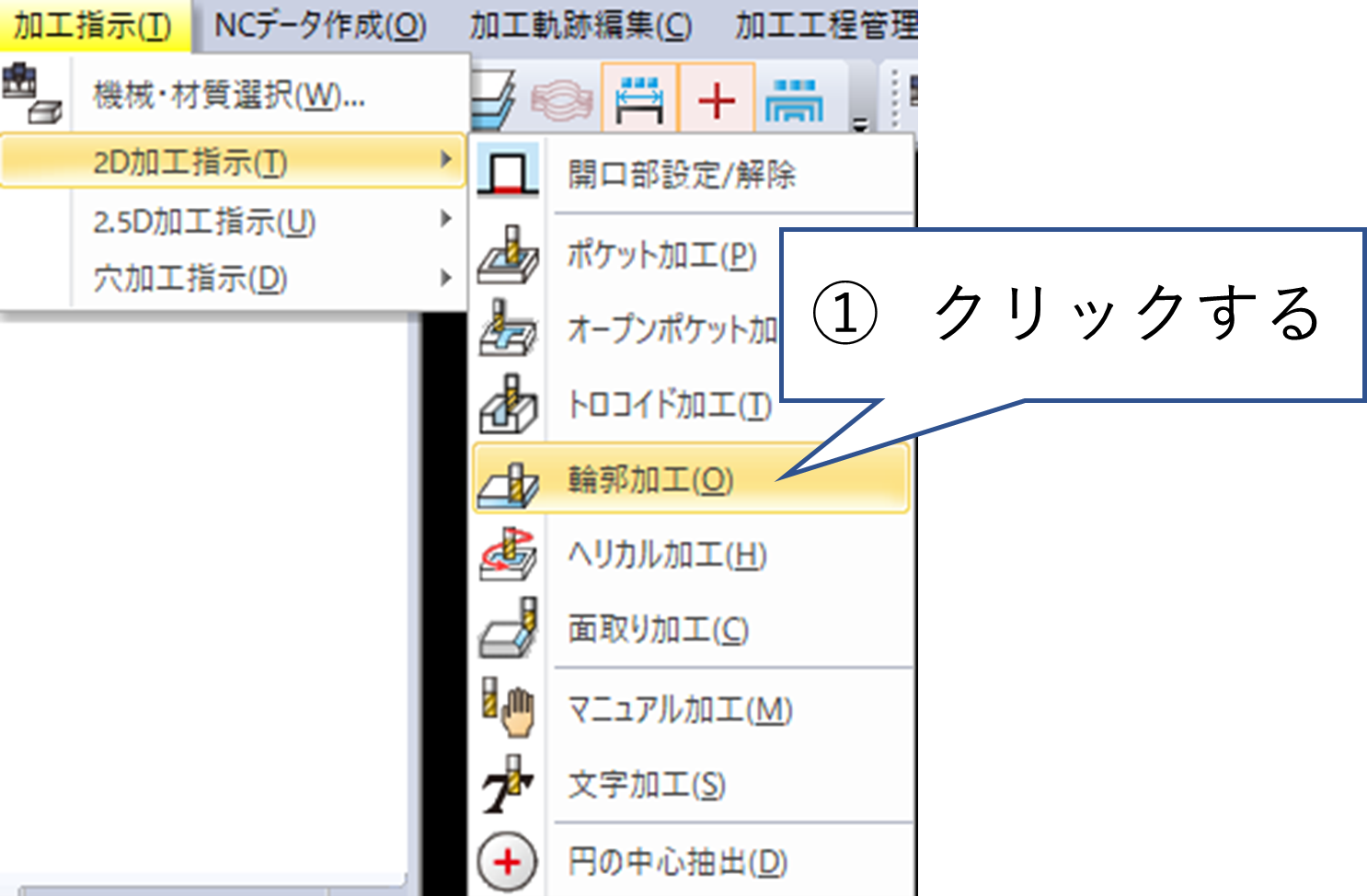

      ［加工指示］＞［2D加工指示］＞［輪郭加工］をクリックします。

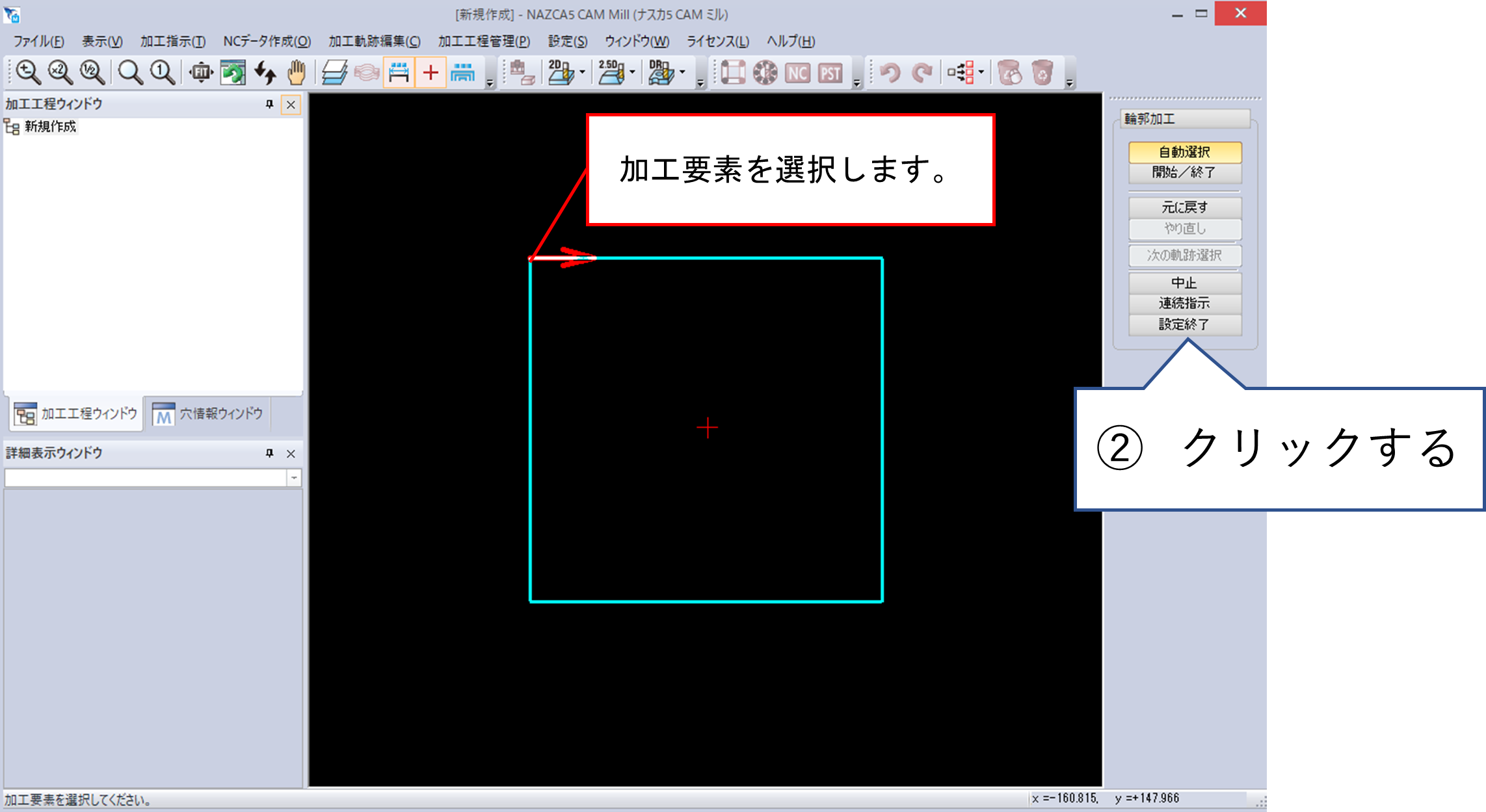

（3）加工要素を選択して、［設定終了］をクリックします。



（4）加工形状のどちら側にアプローチを付けるかを選択しますが、今回は径補正をしないのでどちら側を選択しても問題ございません。

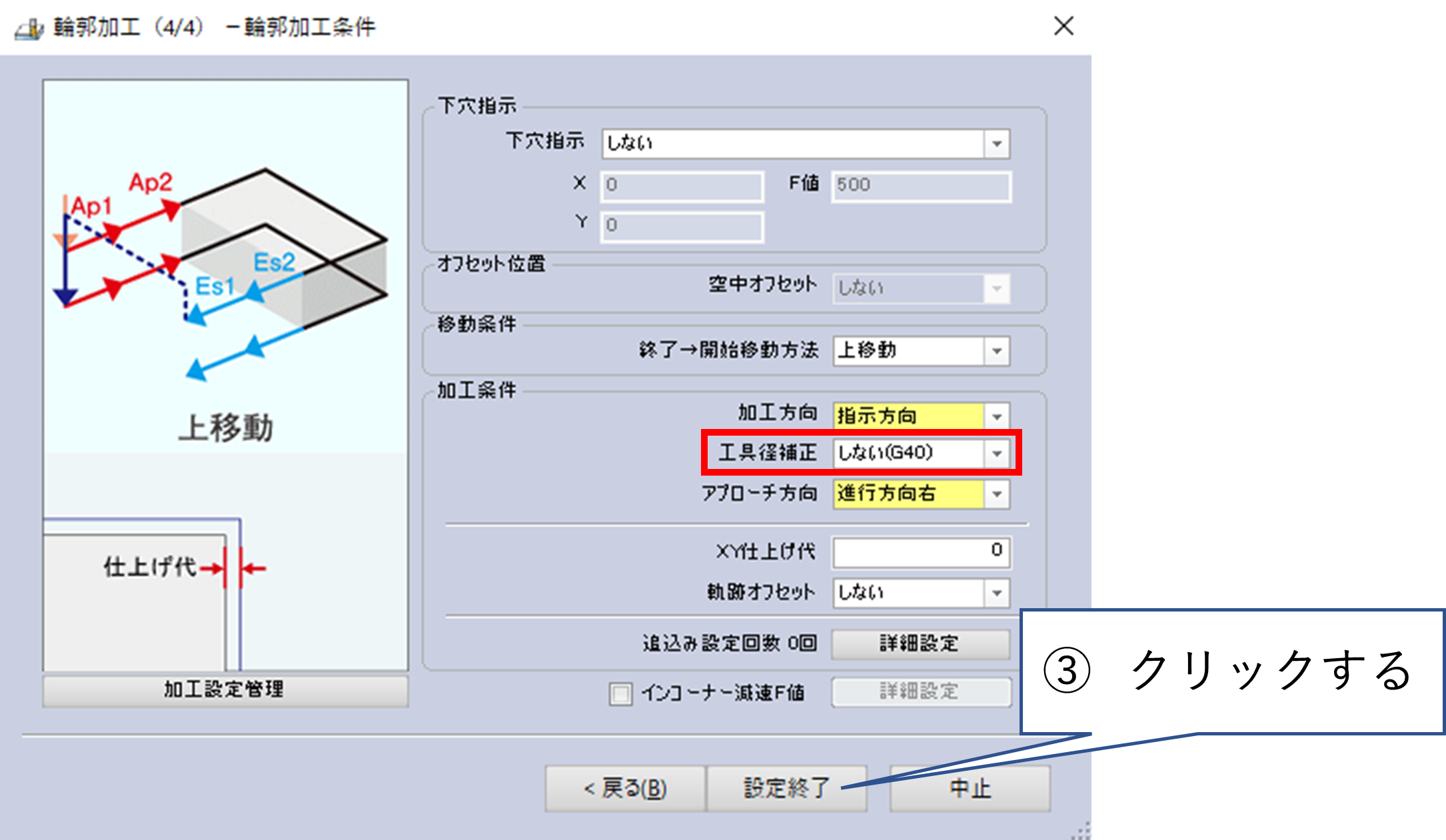

（5）［輪郭加工］画面が表示されます。［輪郭加工（4/4）-輪郭加工条件］画面へ進みます。
        ［加工条件］の［工具径補正］を［しない（G40）］に設定して［設定終了］をクリックします。

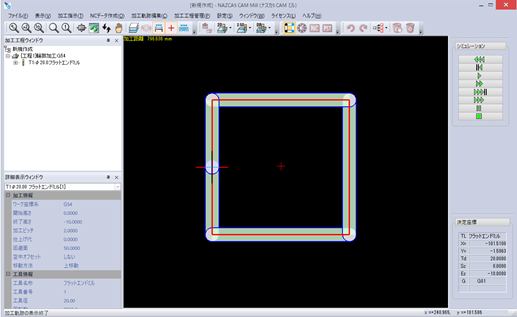

（6）径補正なしで加工指示ができました。※シミュレーションをした時の画像です。
