図面枠を登録しておき、CADデータに配置することができます。

[1]部品登録の方法
■登録方法

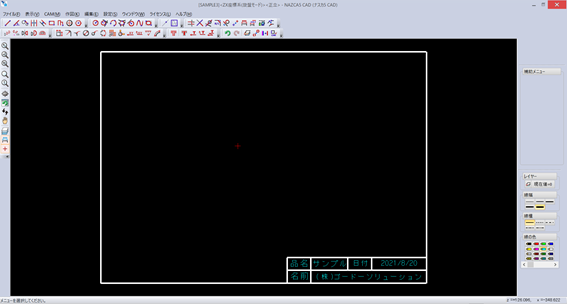

（1）登録したい図面枠を作成します。

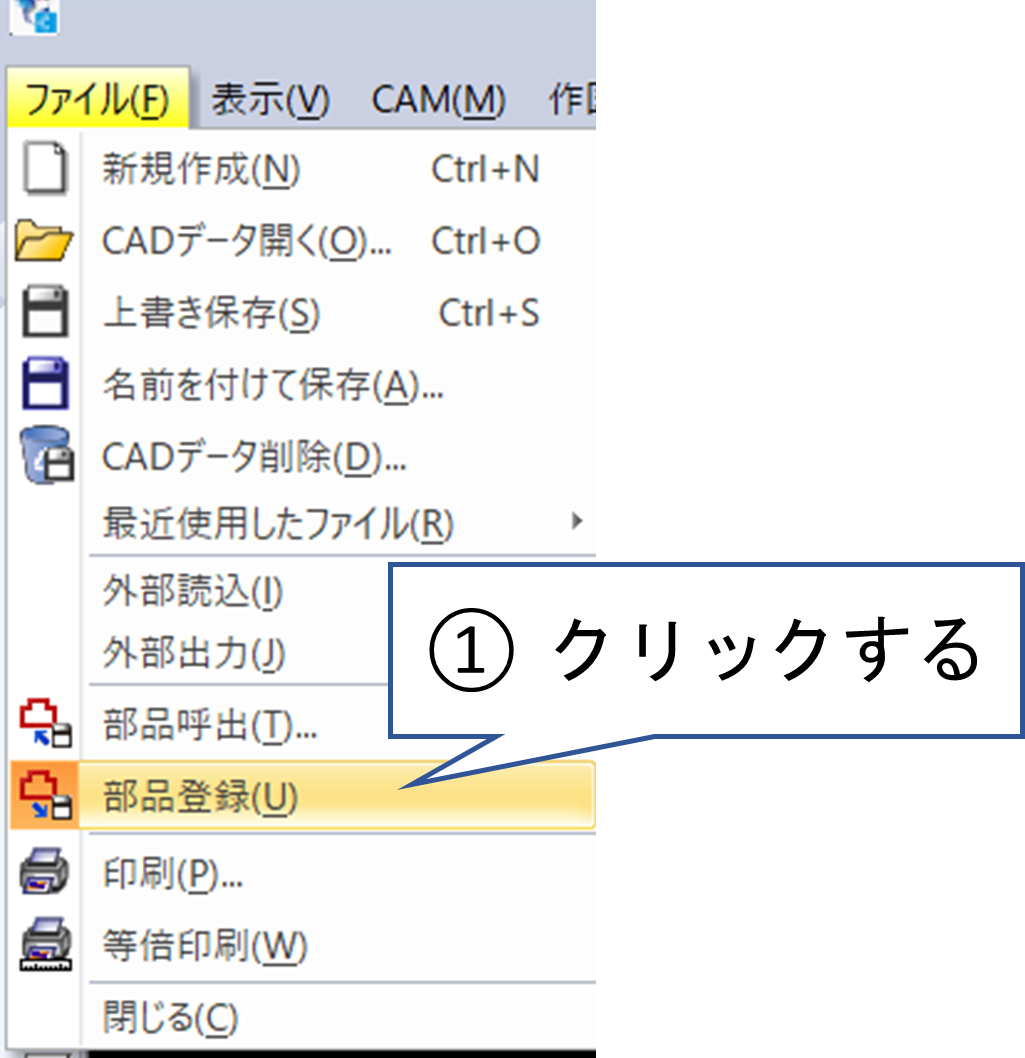

（2）[ファイル]メニュー＞[部品登録]を選択します。

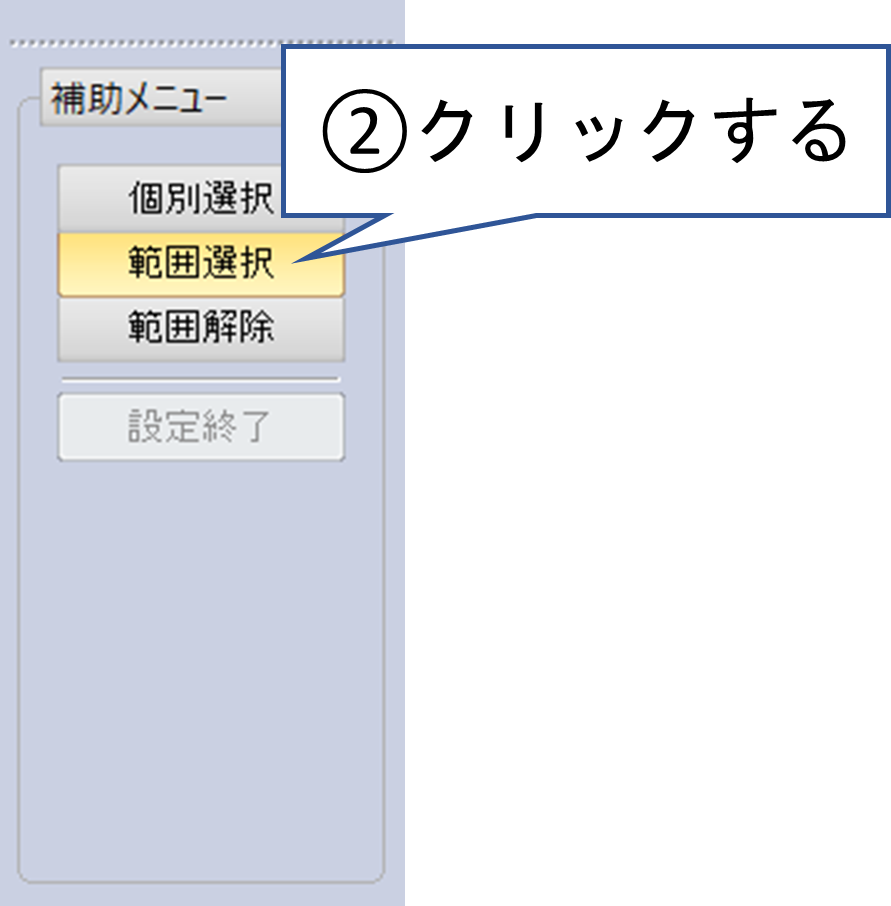

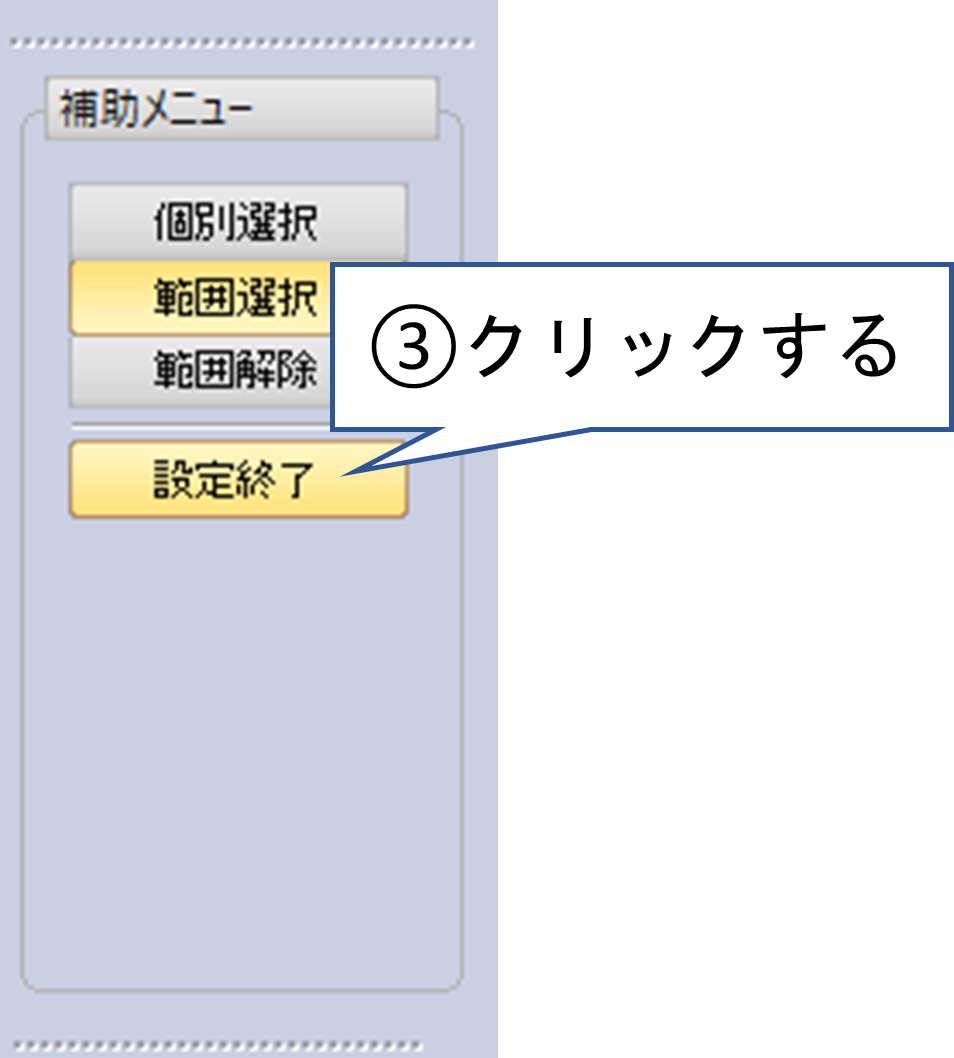

（3）補助メニューの［範囲選択］を選択します。

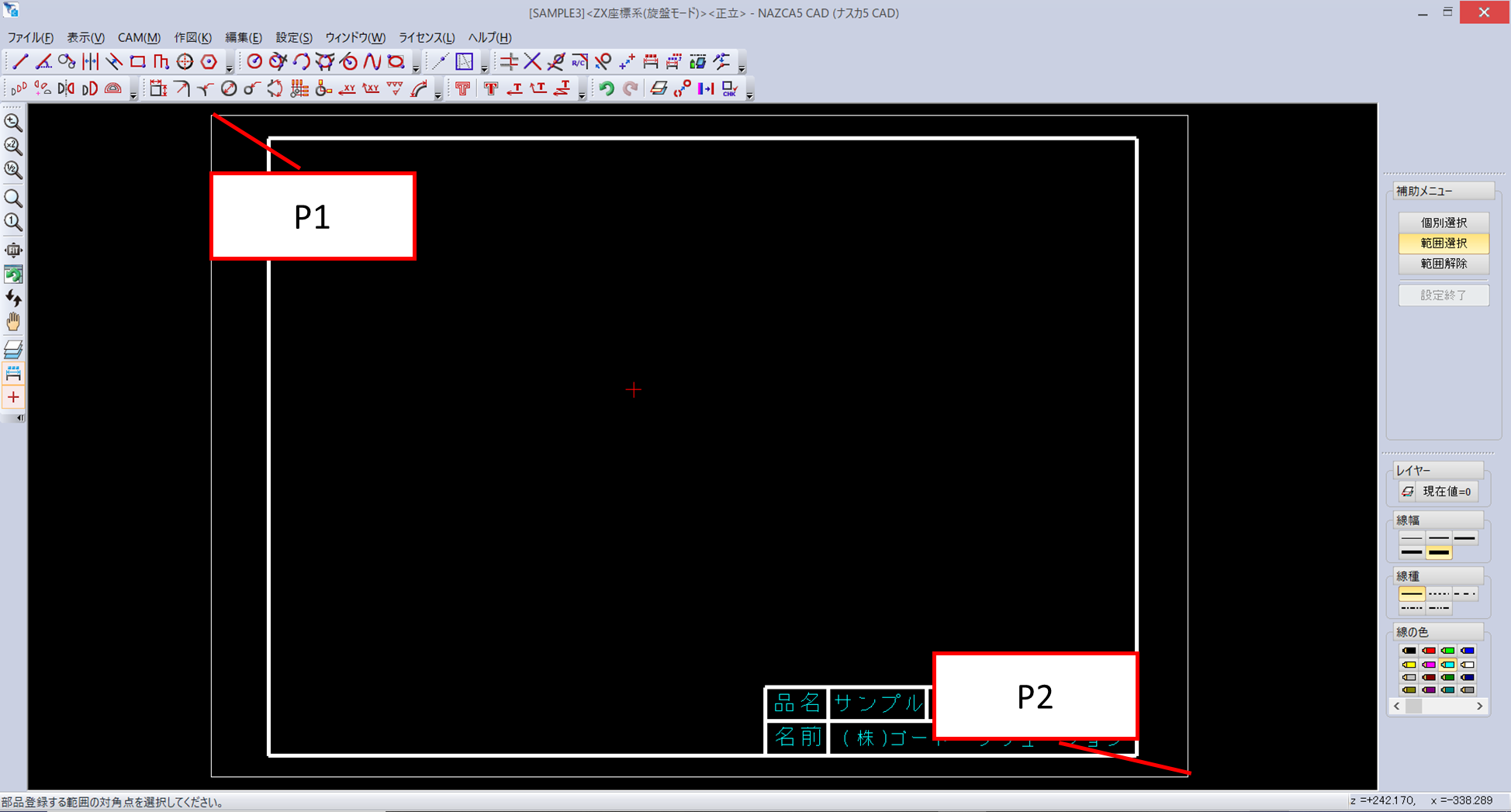

（4）P1~2の順にクリックして登録したい図形を囲みます。



（5）補助メニューの［設定終了］を選択します。

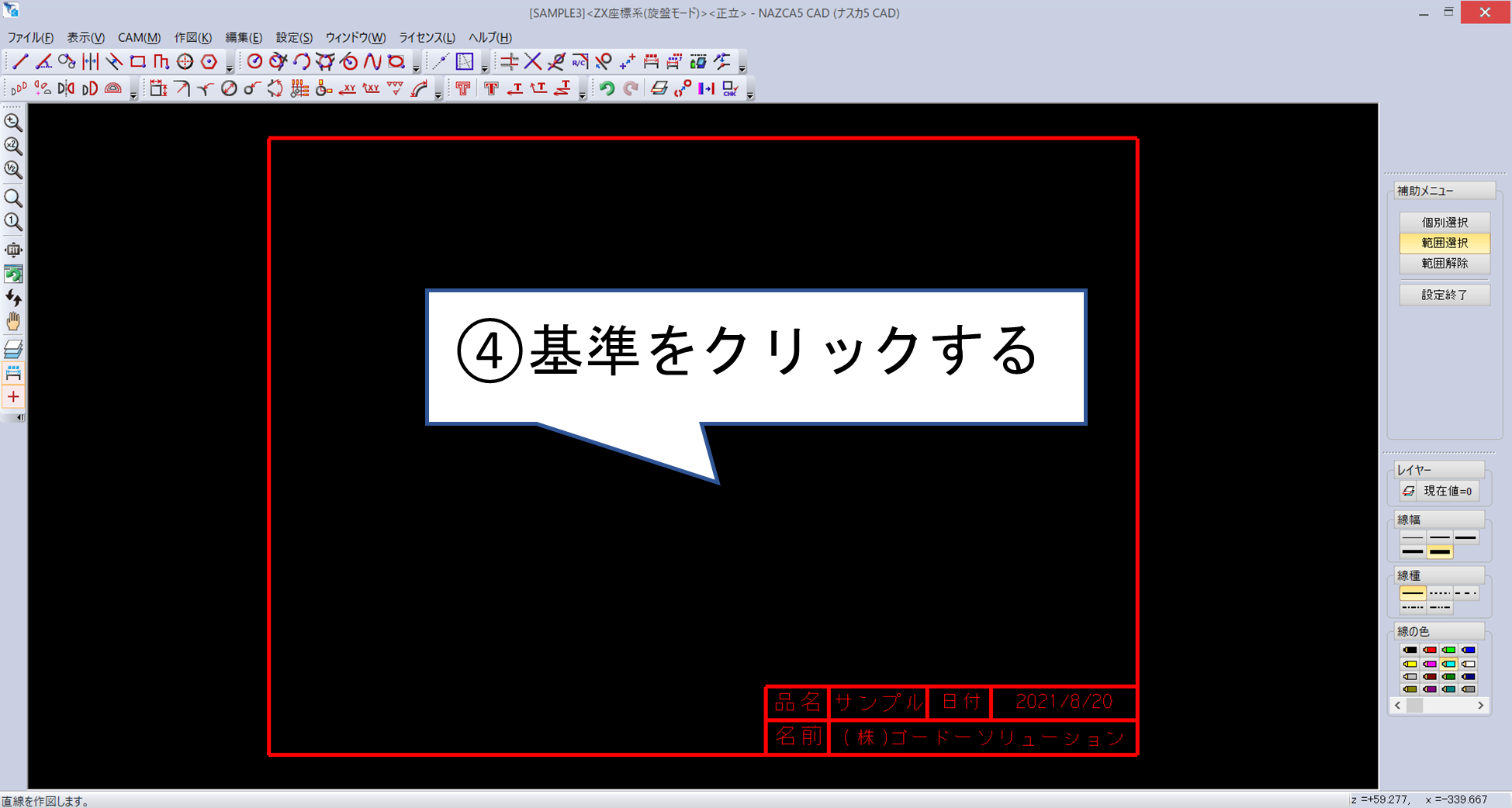

（6）基準になる位置をクリックします。

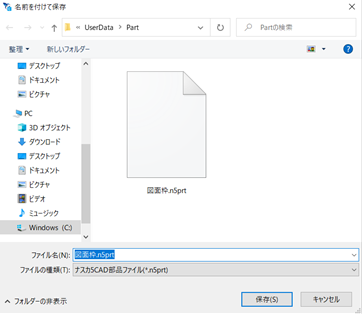

（7）名前を付けて保存します。




[2]部品呼出の方法
■呼出方法

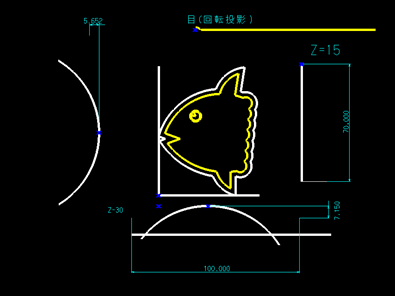

（1）部品を配置したいCADデータを開きます。

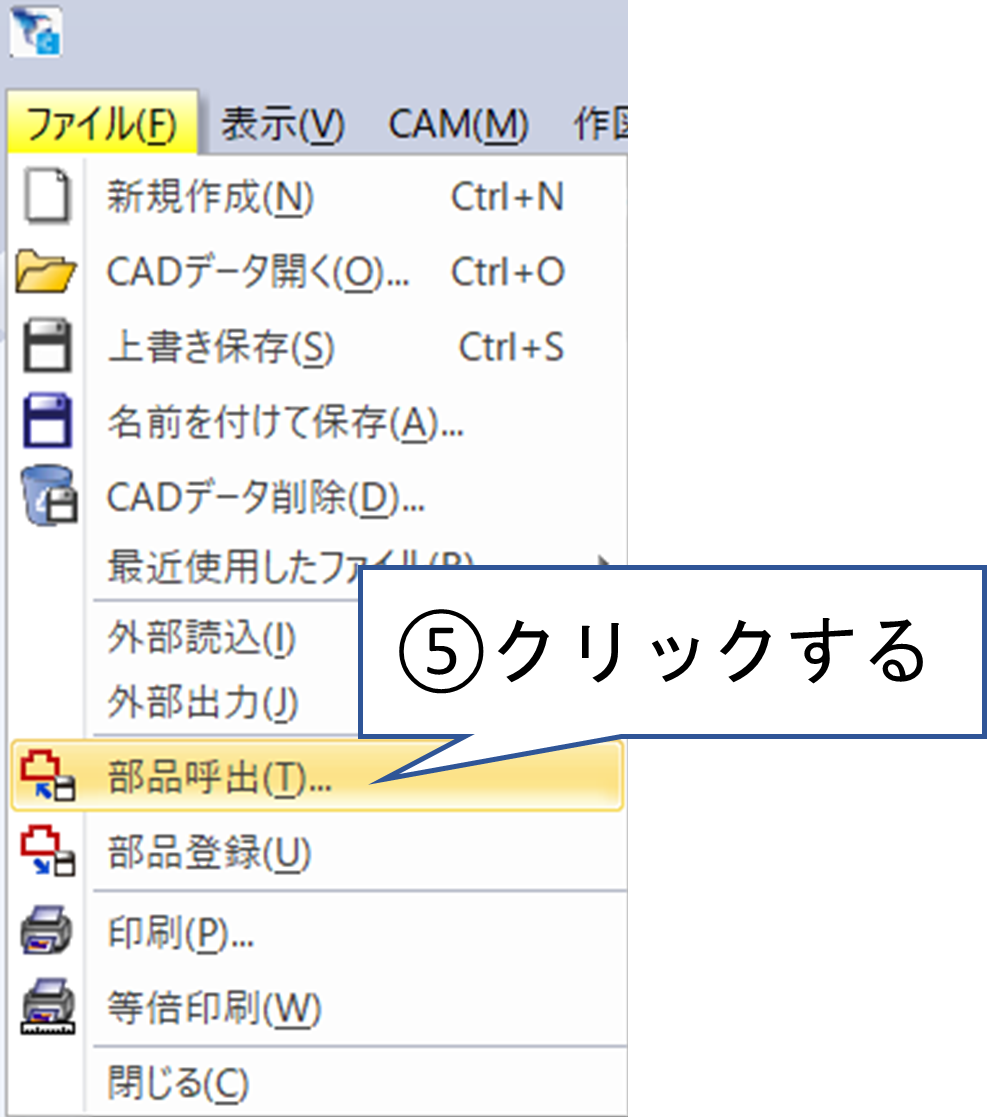

（2）[ファイル]メニュー>[部品呼出]を選択します。

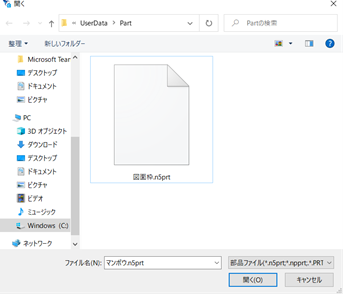

（3）先ほど登録したデータを選択します。

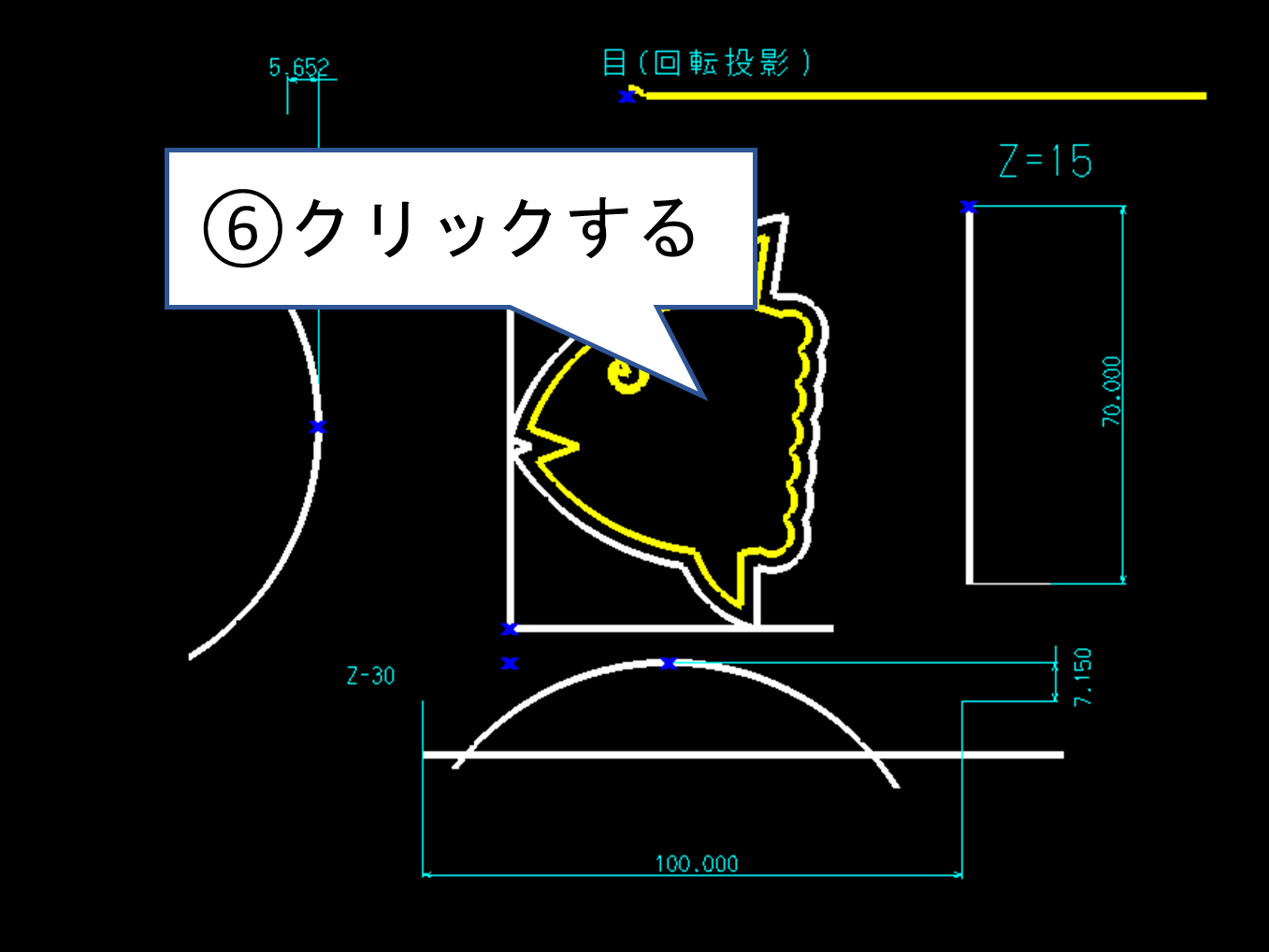

（4）配置したい場所をクリックします。

]

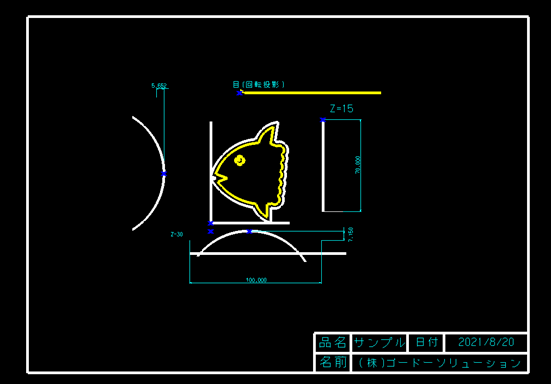

（5）部品が配置されました。



※配置場所をクリックした後、ファイル選択画面が表示されますので、続けて配置したい場合は（3）以降の手順を繰り返してください。
終了したい場合は「キャンセル」を押してください。
