加工シミュレーションソフト マシニング用 NAZCA5 SIM Mill
NAZCA5 SIM Millはナスカ・プロ ETMビューの後継製品です。
リアルな加工シミュレーションを見ながらNCプログラムのチェックが行えるマシニング・フライス用シミュレーションソフトです。
工具干渉チェックや文法上のエラー箇所を抽出でき、安心安全の加工を実現します。
特長
簡単操作でNCプログラムを確認・検証
立体描画と線描画が切り替えられるので、「すばやく確認したい」「立体図から確認したい」など、目的に応じてシミュレーションできます。
NCプログラムの修正ができるほか、専用ソフトならではのチェック機能でミスを削減します。
主な機能
描画・検証機能
解析結果ツリー
解析終了後、画面左上の解析結果ウィンドウで工具ごとに表示・非表示を切り替えられます。パスが重なるような箇所も確認しやすくなります。
状態・加工時間・切削距離の表示
画面左下でクーラントON/OFF、主軸回転など、主要な項目を確認できます。また、加工時間や切削範囲を表示します。加工の段取りの目安として使えます。
NCプログラムのミスや干渉エラーを検出
文法上の誤りや工具の非回転切削時のエラーを検出し、アラームでお知らせします。
エラー表示ウィンドウのエラー行をクリックすると、NCプログラムの該当行にカーソルが移動するため、一目で修正箇所が分かります。直接NCプログラムを修正することもできます。
描画を切り替え
立体描画と線描画の切り替えが可能です。また、立体描画の形状の上に線を重ねて同時に描画できます。
ホルダの干渉チェック
ホルダがワークに干渉した場合はエラーを表示し、干渉した部分の色が変わります。 ホルダ色は工具ごとに自由に設定できます。ホルダは非表示することも可能です。
サブプログラムの描画
サブプログラムはメインと同一ファイル内でも別ファイルでも描画できます。サブプログラムは最大深度16までです。固定サイクルの描画にも対応しています。
加工軌跡・切削データ確認・簡易計測
確認したいパスをクリックすると、座標値だけでなくモーダル情報や機械座標、使用中の工具番号、F値、S値等、様々な情報を確認できます。 また、NCプログラムの該当行でカーソルが待機するので、該当行を探す手間が省けます。 描画結果の2点間の距離や確度、体積など簡易的な計測ができ、加工時間の結果表示と合わせて見積等に利用できます。
ワーク形状の取り込み
STLデータの入出力が可能です。 STLデータを取り込むことで、ワーク形状として表示ができます。また、STLデータと描画形状のZ値比較ができ、加工もれや位置ずれのチェックに役立ちます。
英語表記に対応
ソフトウェアを起動した状態で、設定画面から日本語・英語表示の切り替えができます。
マクロ描画機能
変数のモニタリング機能
描画中にローカル変数、コモン変数、システム変数を表示します。
マクロ未対応のNCでもOK
マクロデータを展開して、NCプログラムとして保存できます。他メーカーのNCやマクロに対応していないNCでも利用できます。
教育機関向け機能
入力ごとに描画可能
入力した内容がどのように動くのか確認できるので、Gコードの理解が早まります。
Gコード一覧表つき
ヘルプに標準的なGコードに関する資料が入っています。授業の教材として、自習用の資料として使えます。
切削音・切粉の描画
ワークに接すると切粉が出たり、切削音が変わったりするので、よりリアルに加工を疑似体験できます。
巻き戻し描画
1行ずつ巻き戻しができます。気になる箇所を再生/巻き戻しをして確認することができます。

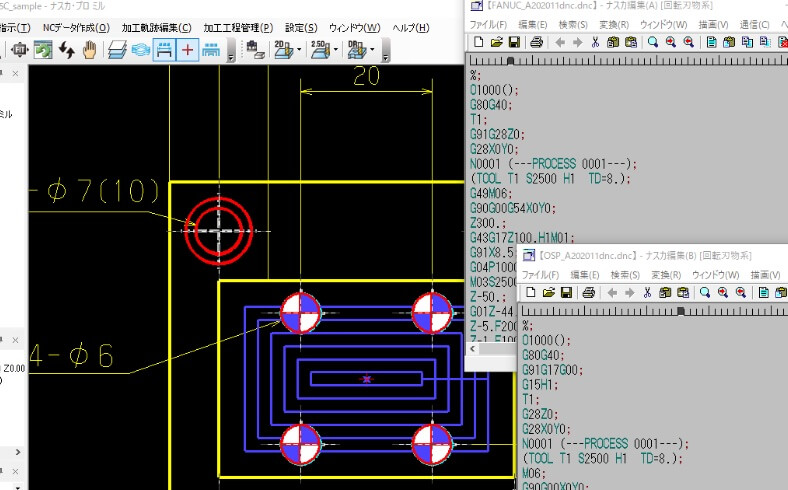

編集機能
演算変換
指定アドレス（X,Y等）のNCプログラムを、設定した式に従って変換します。 例：Xの数値を全て2倍の値に変換
最大128対の同時検索・置換が可能
同じNCプログラムを異なるメーカーのNC工作機械で使用するとき等に活躍します。
ワード指定検索
NCプログラム特有のワード（アドレス文字＋数字）を指定できます。
その他の変換機能
編集作業をより早くより確実に行うための機能を搭載しています。作業効率アップのお役に立ちます。
プログラム番号単位の処理
プログラム番号ごとに保存、編集、削除等が可能です。1ファイル内に複数のプログラムがある場合の編集や管理に役立つ機能です。
価格
用途やご要望に合わせて、2つのライセンス形態をご用意
ライセンスは、一年単位で契約可能な「サブスクリプション」と、製品を継続的にお使いいただける「パッケージ」の2種類をご用意しています。
使用するライセンス数が変動する際は「サブスクリプション」を、決まった数のライセンスを継続してご利用される際は「パッケージ」がおすすめです。
また、「サブスクリプション」は安価な料金で利用できるため、導入にかかるコストを抑えたい場合にもおすすめです。
| ライセンス契約期間 | 1年単位 | |
|---|---|---|
| 価格 | ソフトウェア | 42,000円（税込 46,200円）／年間 ※1か月あたり3,500円（税込 3,850円）相当 |
| 保守サービス | ソフトウェア費に保守サービス費が含まれております。 | |
| ライセンス契約期間 | 永続ライセンス | |
| 価格 | ソフトウェア | 120,000円（税込 132,000円） |
| 保守サービス | 12,000円（税込 13,200円）／年間 ※初年度保守加入が必要です。 |
|
複数ライセンスの一元管理ができる「フローティング」ライセンスに対応！
職場環境や製品のご利用状況に合わせてライセンス方式をお選び頂けます
お客様の職場環境や製品のご利用状況に合わせて、スタンドアロンかフローティングのどちらかを選択してお使い頂けます。
所定のお手続きをして頂ければ、後から変更することも可能です。
■フローティング
社内ネットワークの中でサーバーにつながったパソコンであれば、どのパソコンからでも製品をお使い頂けます。
さらに、サーバーで製品の使用状況をリアルタイムに確認できるので、複数のライセンスをお持ちの場合には、今どのパソコンがどの製品を使用しているかを一括で把握できます。
尚、製品はご購入頂いたライセンス数に関わらずパソコン何台にでもインストールすることができます。
■スタンドアロン
従来通りパソコン本体に固定してライセンスを付与し、製品をお使いいただけます。
サブスクリプション版のポイント
1
年間使用料で製品を使える！
導入にかかるコストを大幅に抑え、製品を使い始められます
サブスクリプションなら、安価な年間使用料で製品を使い始められるので、導入にかかるコストを大幅に抑えることができます。
2
年間使用料に保守・サポートコミコミ！
充実したサポートで安心して製品をお使い頂けます
年間使用料にサポートサービスが含まれているので、電話やメールによる製品の操作や各種設定のご案内はもちろん、お客様がお使いの図面データでの操作案内や、インターネットを使ってお客様のパソコンと同じ画面を見ながら操作をご案内するオンラインサポートもご利用頂けます。
保守・サービス
「保守サービス」にご加入されているお客様を対象に、特別なサービスをご提供しております。
専任スタッフによる安心のサポート対応！
専任のサポートスタッフがお客様のお困りごとを迅速、丁寧に解決いたします。
サポート方法は電話、FAX、メールのほか、WEBブラウザを利用したオンラインサポートも行っておりますので、口頭では伝えにくい事案でも、画面を共有することで素早く問題を解決することができます。
また、技術検証のための周辺機器（ケーブルや検査機器等）の貸し出しも行っておりますのでトラブルの際も、安心してお任せください。
いつでも最新版ソフトをご利用いただけます！
最新のNAZCA5シリーズのメンテナンスリリースをダウンロードいただけます。
メンテナンスリリースでは定期的に機能の改修、改善を行ってまいりますので、安心してソフトウェアをご使用いただけます。
もしもの時、最短即日ライセンス発行！
使用しているパソコンが突然壊れてしまいソフトウェアが使えなくなってしまった場合でも、パソコンの修理期間中にお使いいただける仮のライセンスを発行いたしますので、復旧までにかかる時間を最小限に抑えることができます。
（ライセンス再発行は最短で即日発行。eメールにて送付いたします。）
また、現在お使いのパソコンから別のパソコンでソフトウェアをご使用いただく際、ライセンス移行のご支援をさせていただきます。
よくあるご質問
- QSTLデータの作成は可能ですか？
-
A加工後のワーク形状をSTLとして出力可能です。
そのほか、別売の「ナスカ・プロ 3Dビュー」では読み込んだ3次元IGESデータをSTL形式に変換して出力することができます。
- QNAZCA5 CAM Millと連携できますか？
-
A工具情報を連携することが可能です。
NAZCA5 CAM Millと組み合わせて使用すると、NCプログラムごとに工具情報を連携することができますので、NCプログラムに合わせて都度工具の情報を設定する手間がありません。
- Q他社のCAMで作ったNCプログラムを読むことはできますか？
-
Aテキスト形式で作成されたNCプログラムであれば読み込みが可能です。
使えるGコードについては、トライアルでお試しいただけます。 トライアルのお申し込みはこちら
各種お申し込み
お問い合わせ・見積り依頼
ご要望をお伺いし、お見積りいたします。お気軽にお問い合わせください。
動作環境
製品の動作環境は、検討サポートページの「動作環境」にてご確認いただけます。
