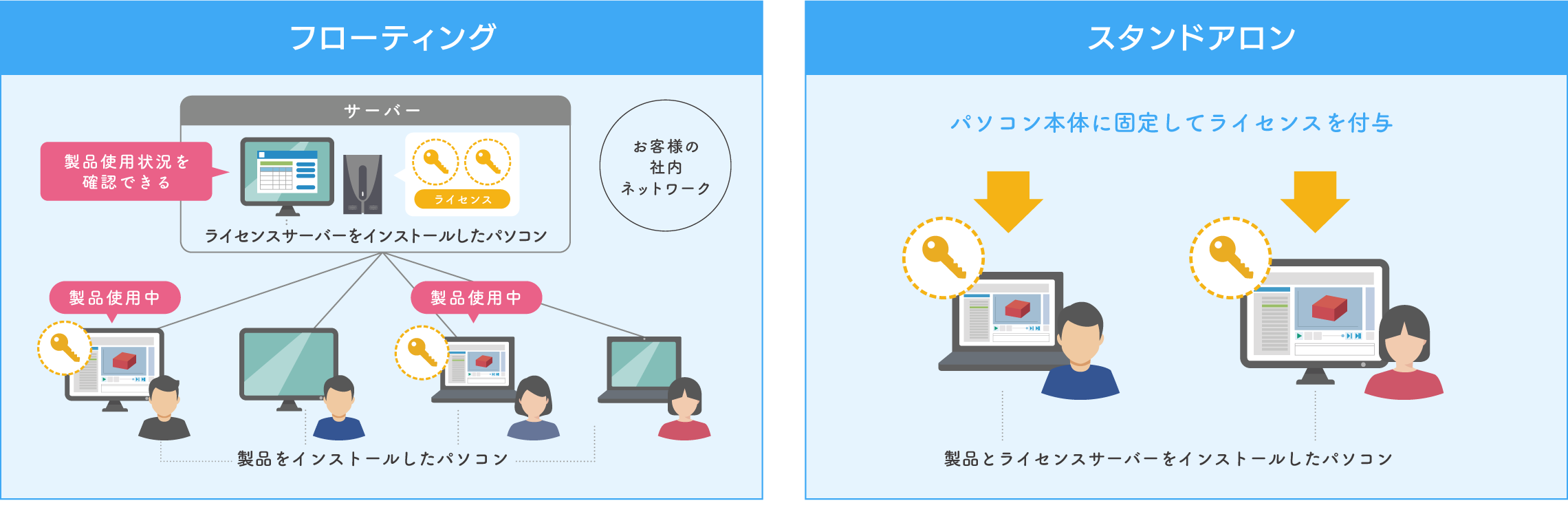

簡単操作で使いやすい 2D CAM ワイヤー加工用 NAZCA5 CAM Wire

加工時間短縮から高精度な加工まで

加工タイプはダイ、パンチ、コアレス、オープンの4種類。
加工パターンは全部で26種類あり、目的に応じて加工パターンを選べます。
加工精度が良いとされる加工パターン、加工時間短縮を優先するパターン、夜間運転に適したパターンなど豊富な加工パターンを用意しました。

コアレス加工

長穴はもちろん、任意形状も加工できます。
ワイヤー 径と追い込み比率を設定して輪郭を指示するだけ。中子の発生を防ぐ工夫を取り入れています。

加工順序の選択

複数回加工する場合、逆方向または順方向で加工するか選べます。
逆順で加工することにより、加工時間を短縮することができます。

カット回数は10回まで設定可能

カット回数の出力はチェックボタンにチェックを入れるだけで設定できます。
また、各カットそれぞれに補正番号や補正量を設定することができます。

豊富なアプローチパターン

垂直、接線、円弧、Y字進入など、8種類のパターンがあります。

切り残し部分の作図不要

作図は仕上がり形状だけ。切り残し量、戻り量を入力すれば、自動的に軌跡を作成します。

コーナー変形

ピン角にしたり、干渉を防ぐなどのコーナー処理が1クリックで指定できます。
目的に合わせて6つのパターンから選択できます。

テーパー処理

テーパーの加工指示はマウスで軌跡をクリックするだけ。
テーパー角度は、図形要素ごとにそれぞれ変えることができます。

NCプログラムの挿入

形状の端点をクリックして、ドウェル等の命令を挿入することができます。
1stから10thまで、出力のON/OFFが指定できます。

共取り加工用角度計算

プレス型の加工で使われる共取り加工のワイヤー角度を自動計算します。

多数個取り

マウス指示、距離指定、格子状、回転複写の4種類。
軌跡とアプローチ/逃げのデータも複写できます。

工程編集

各工程ごとに加工パターン、アプローチ条件、加工条件を後から変更できるので、修正時間を短縮できます。
ツリー状に工程が表示されるので、工程の順番もドラッグ＆ドロップで移動できます。
工程ごとにNCプログラムを作成することができます。

ポスト

主要メーカーのサンプルポストが入っています。
ポストを変更すれば、様々なメーカー用のNCプログラムを出力できます。
お客様ご自身で作成することも、弊社でお客様のNC工作機械や加工内容に合わせてポストを作成することもできます（有料）。

サンプルポストを豊富に用意

• 西部電機株式会社
• ブラザー工業株式会社
• 株式会社牧野フライス製作所
• ファナック株式会社
• 三菱電機株式会社    他・・・ （順不同、敬称略）

加工パスを即座に確認

NCプログラムを出力する前に軌跡確認用としてお使いいただけます。
オフセットした軌跡、加工順序の確認、削り残し、干渉チェックの目安になります。

複雑な形状も作成可能

上形状と下形状を対応させて上下異形状を作成できます。

上下同一Rの加工も可能

テーパー加工では、下面のコーナー部分が広がってしまい、上面と同一のＲにできません。（図1）
上下異形状の機能を使えば、上面と下面のコーナー部分を簡単に同一Ｒに設定できます。（図2）
